ОПИСАНИЕ

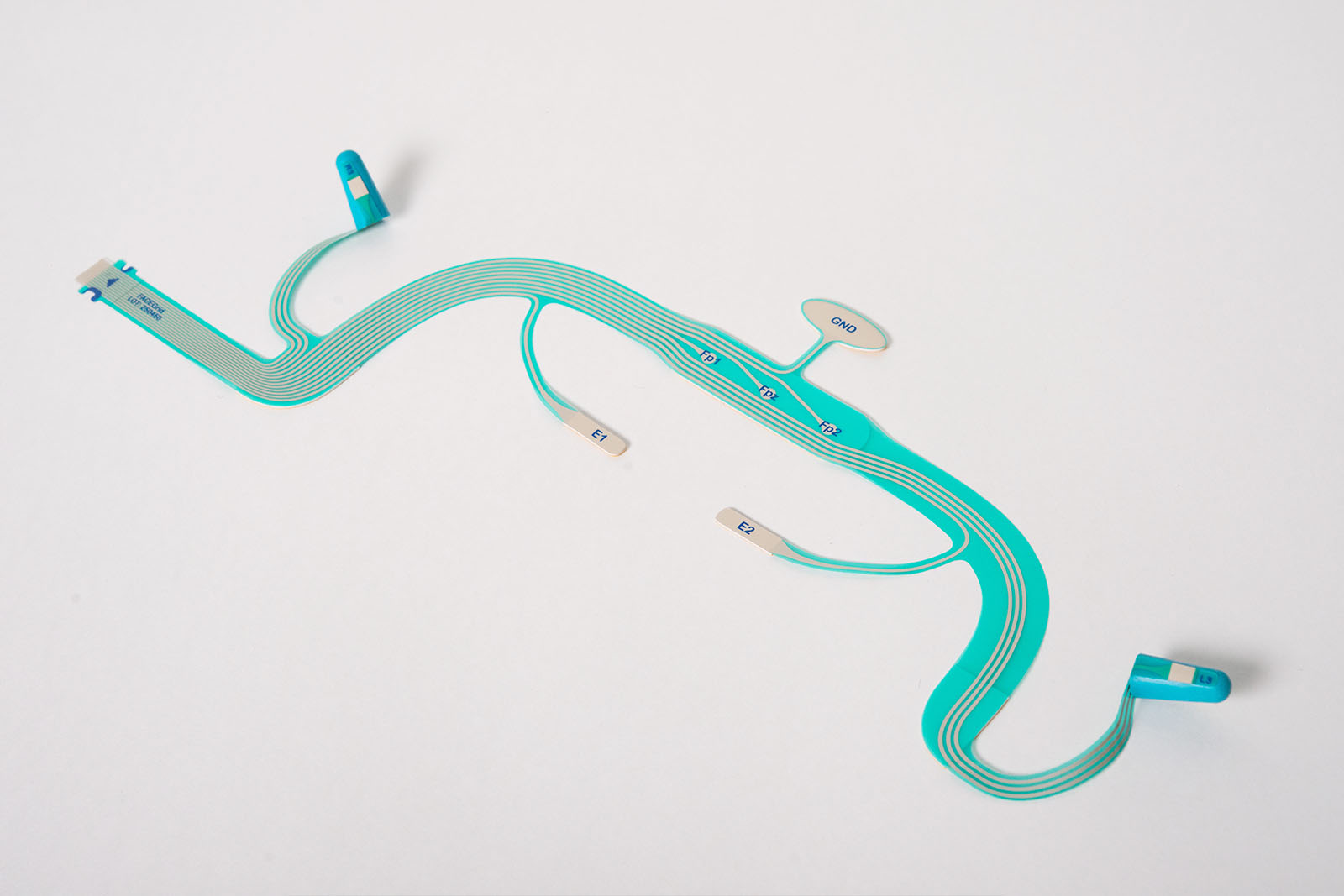

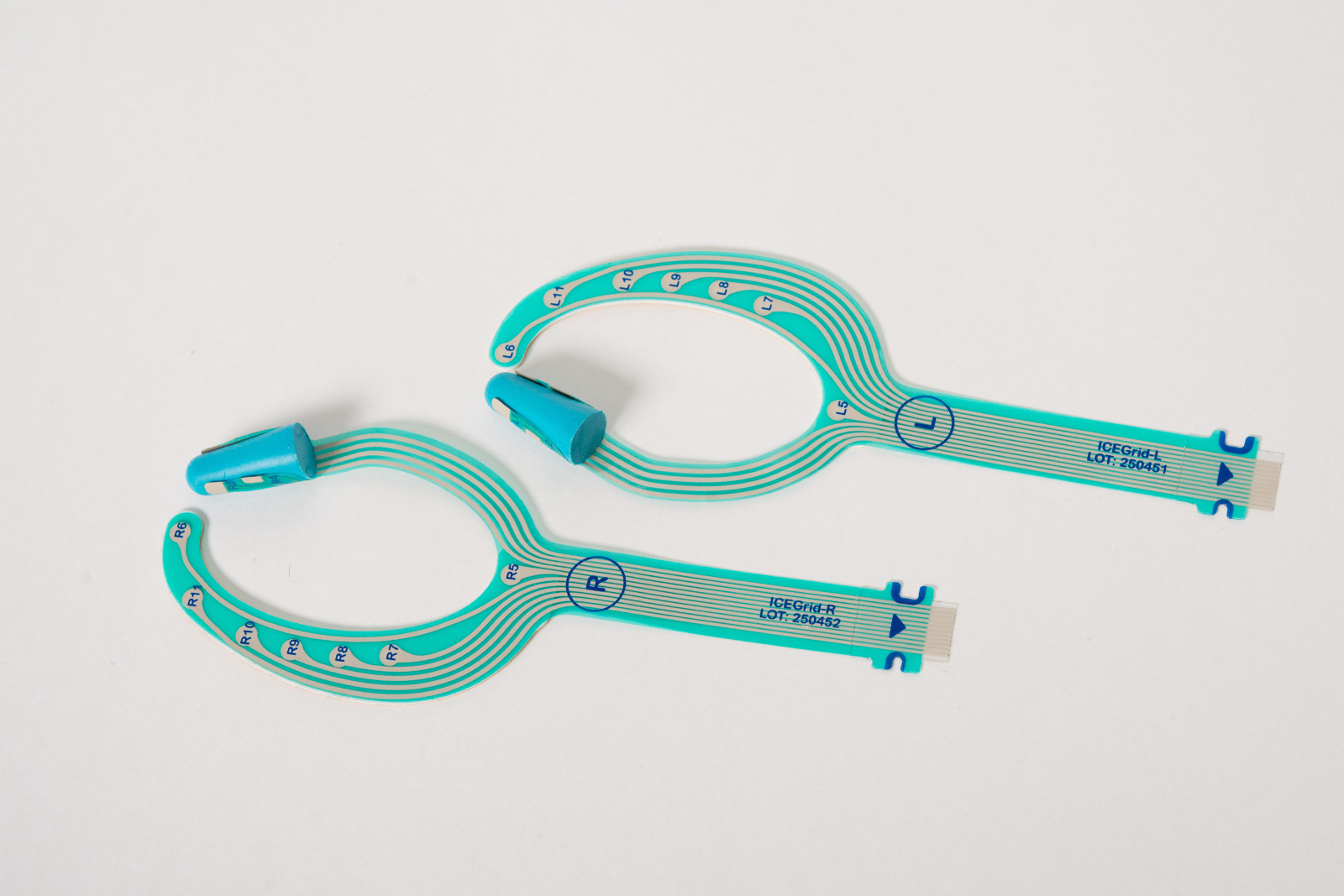

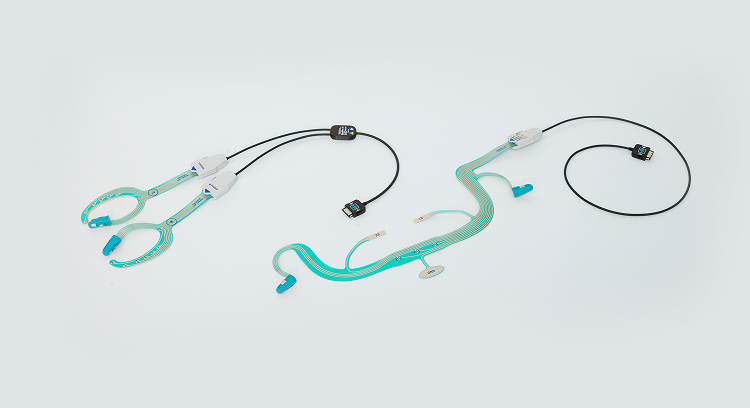

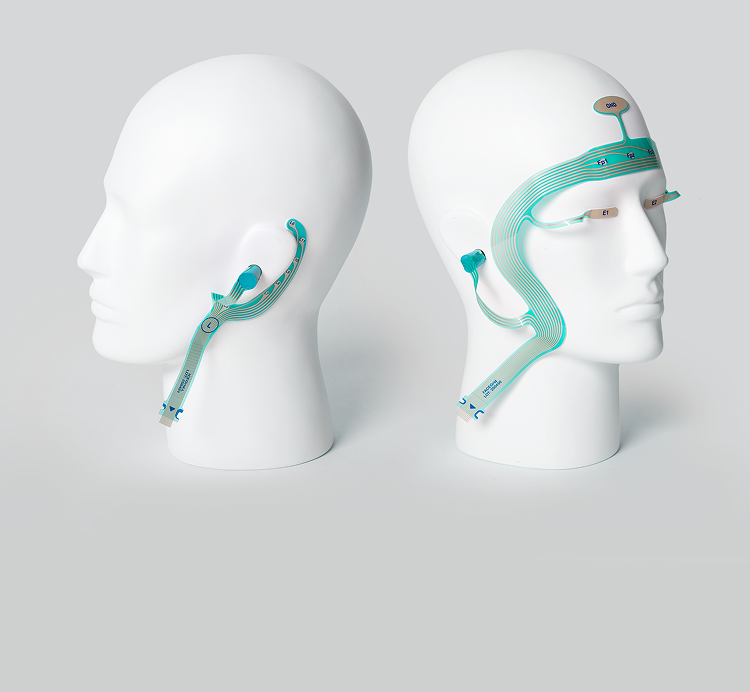

ЭЭГ матрицы ICEGrid & FACEGrid представляют собой массив хлорсеребряных ЭЭГ- электродов на гибкой основе с адгезивным фиксатором. Контакт токосъёмных поверхностей с кожей обеспечивается электропроводящим веществом — электродным гелем или пастой.
Для добавления геля или пасты предусмотрены специальные колодцы, которые с одной стороны не дают высыхать электропроводящему веществу, а с другой предотвращают его растекание и возникновение контактных мостиков между отведениями.
Внутриканальные электроды размещены на мягких ушных вкладышах, которые адаптируются к форме уха и обеспечивают плотное прилегание к поверхности слухового канала.

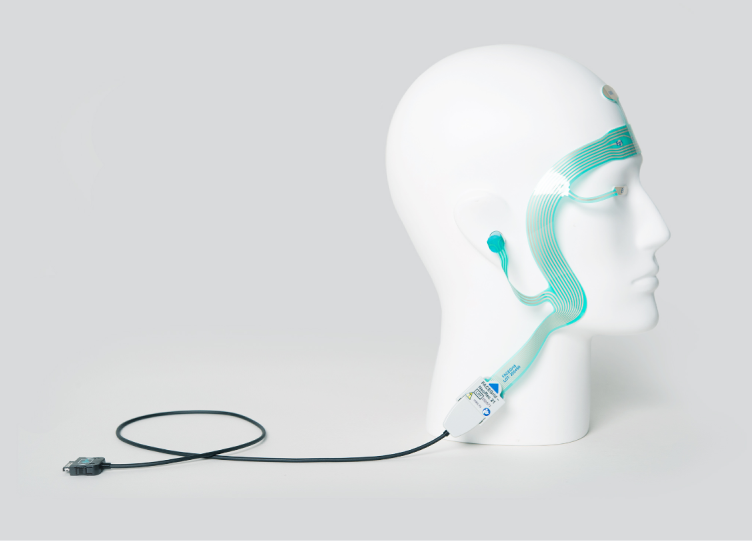

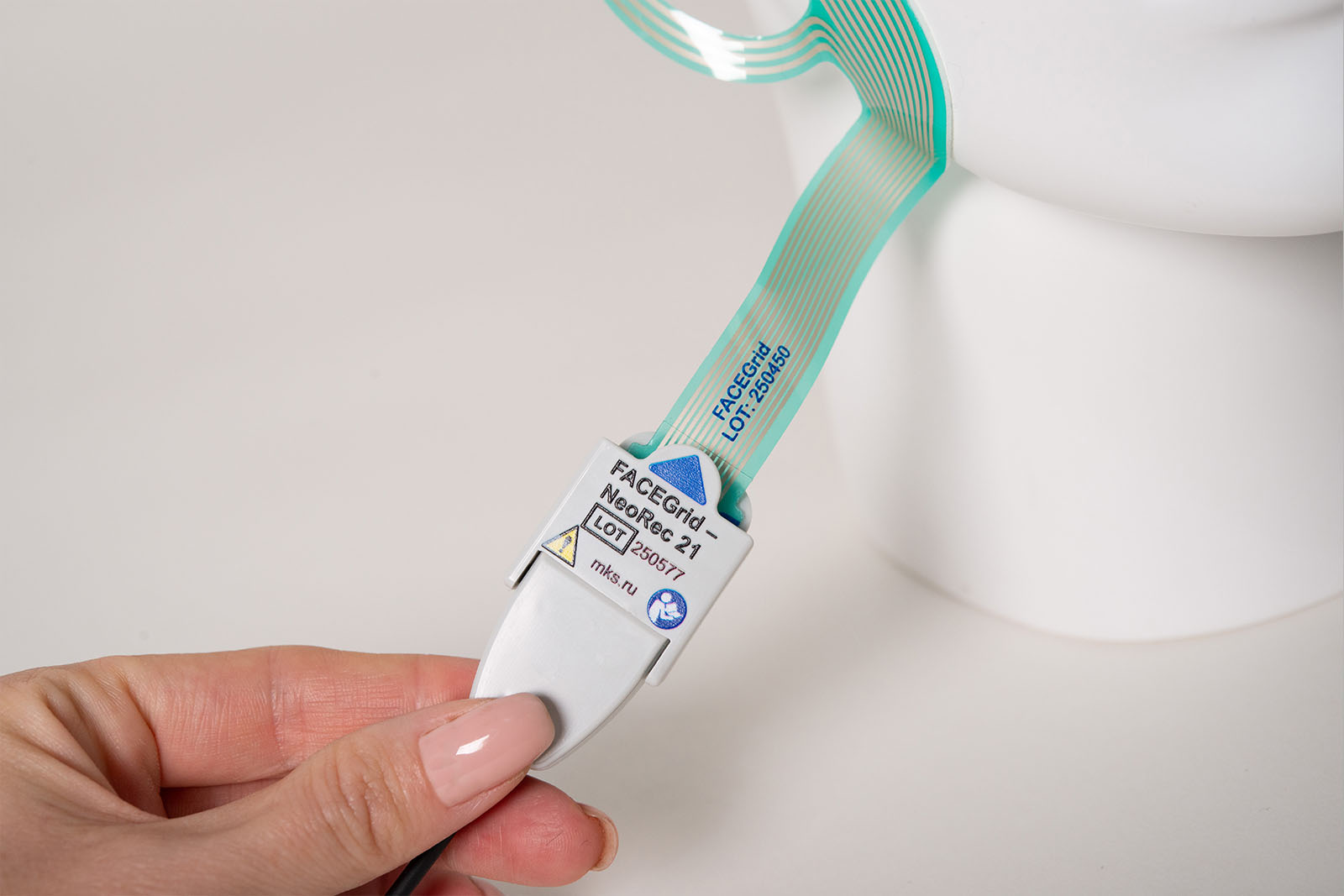

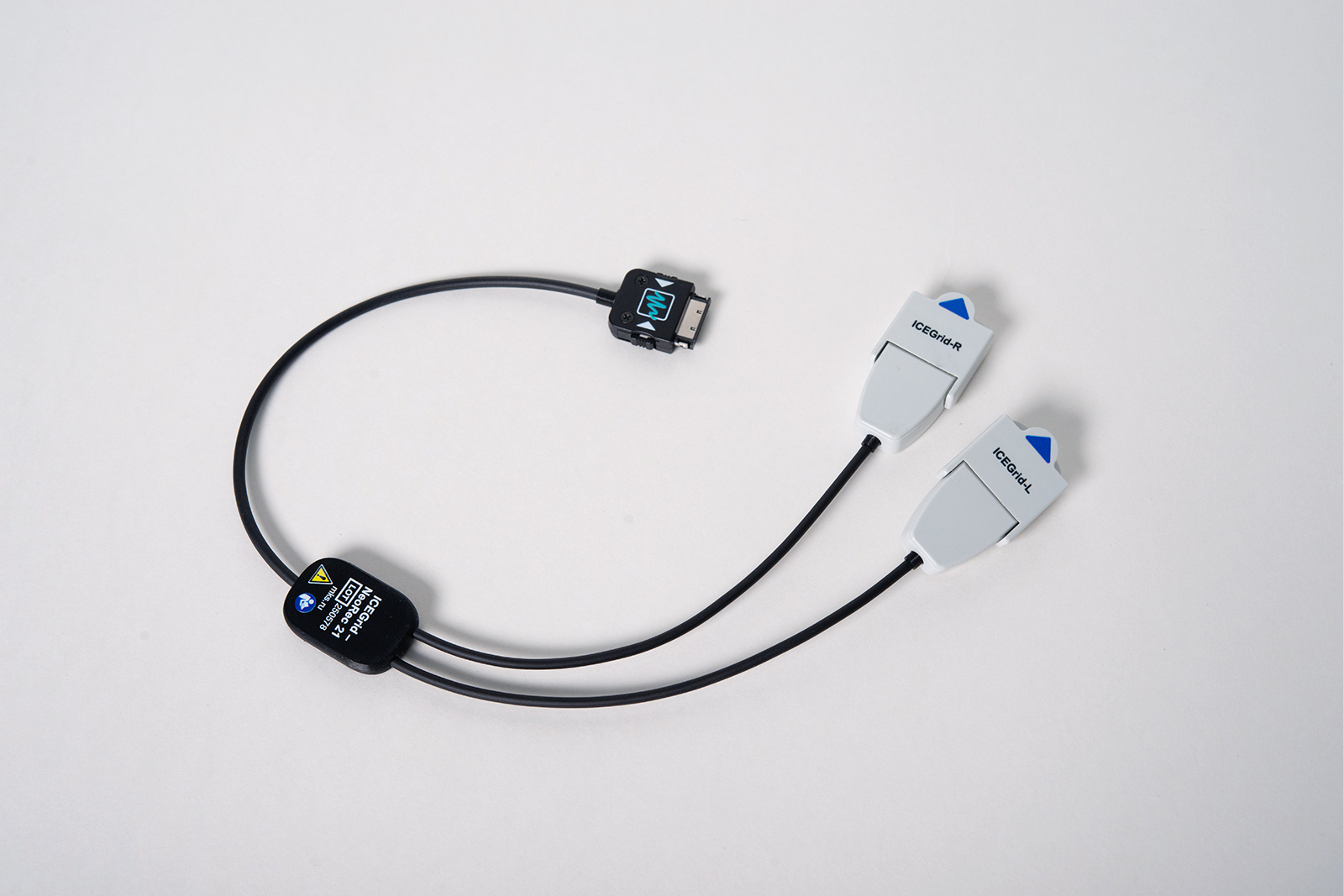

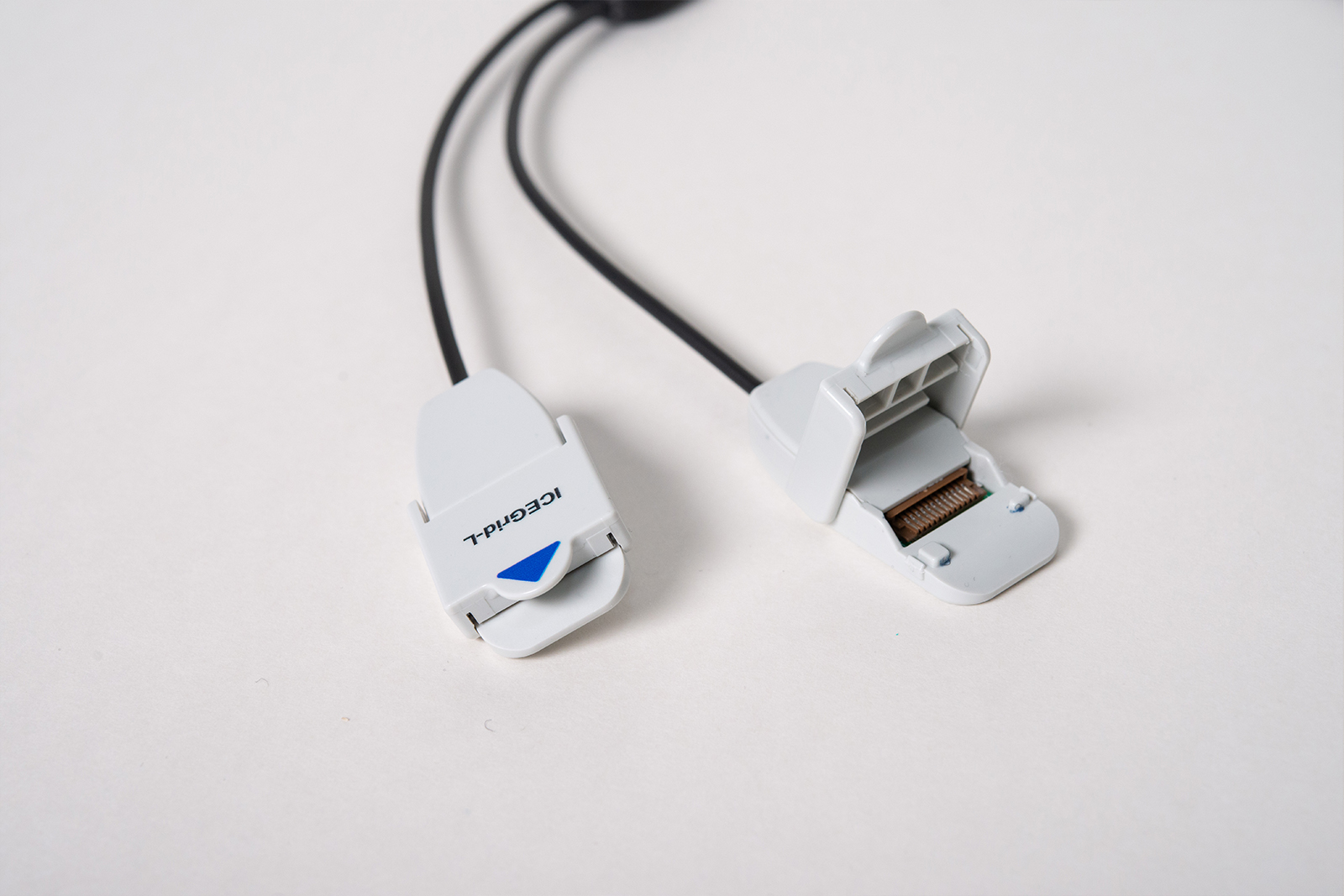

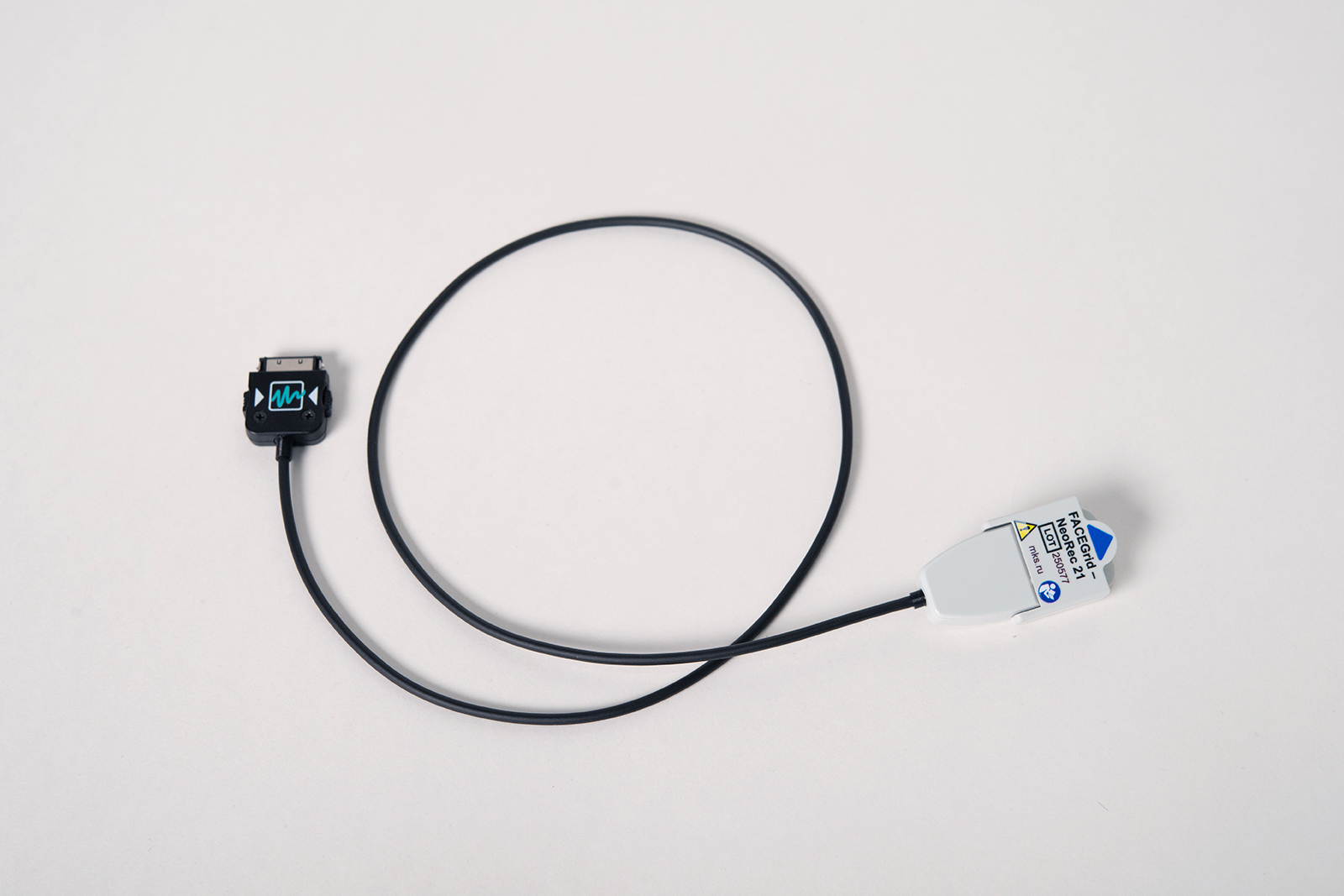

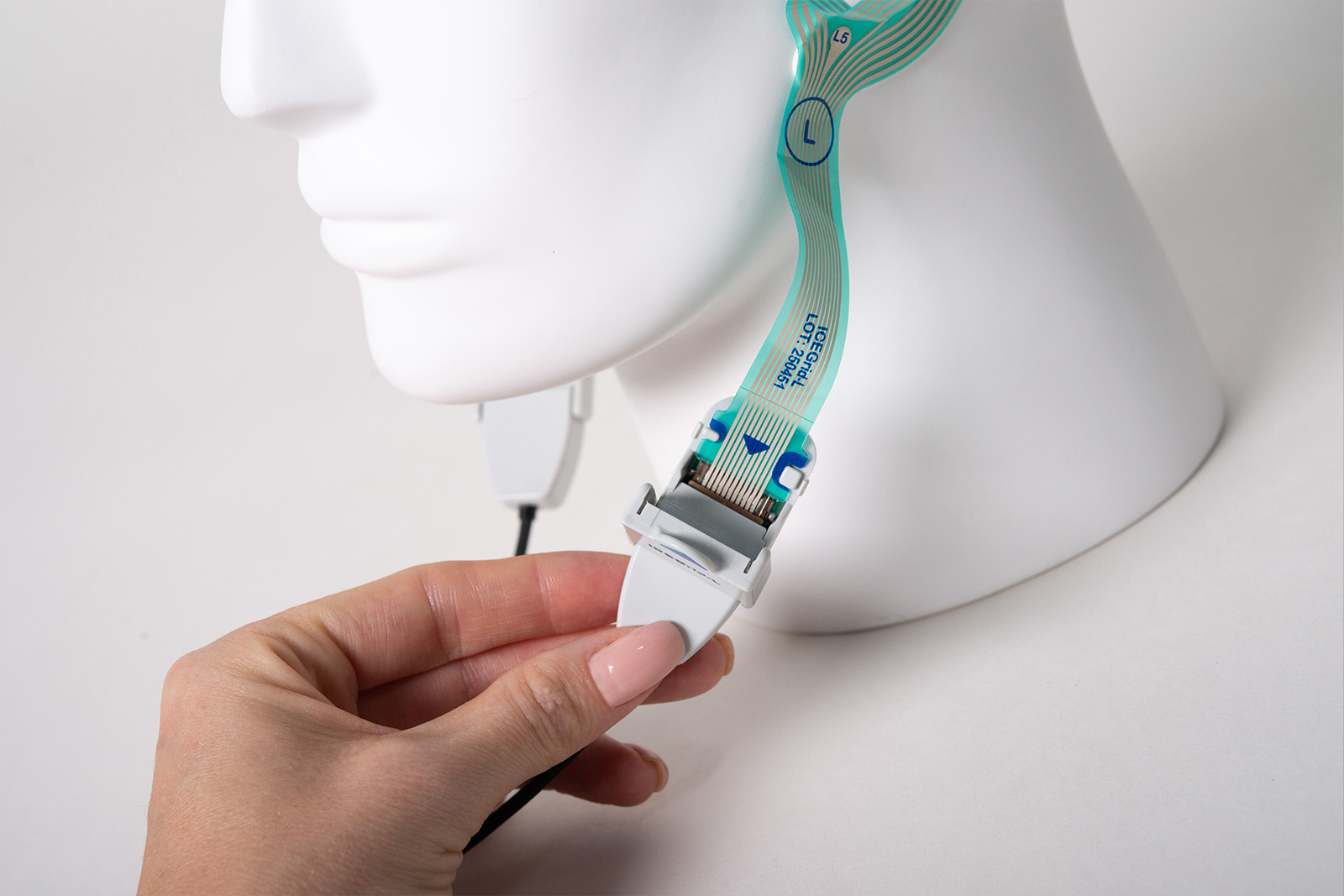

Изделия подключаются к устройству регистрации ЭЭГ при помощи специального многоразового кабеля отведений (адептер-переходник). Адаптер может иметь разные типы разъема, в зависимости от вашего усилителя.
Рекомендовано использование мартиц ICEGrid & FACEGrid совместно с мобильным ЭЭГ усилителем NeoRec 21.
Удобство, оперативность, вариативность и широкий охват в клиническом
и неклиническом применении

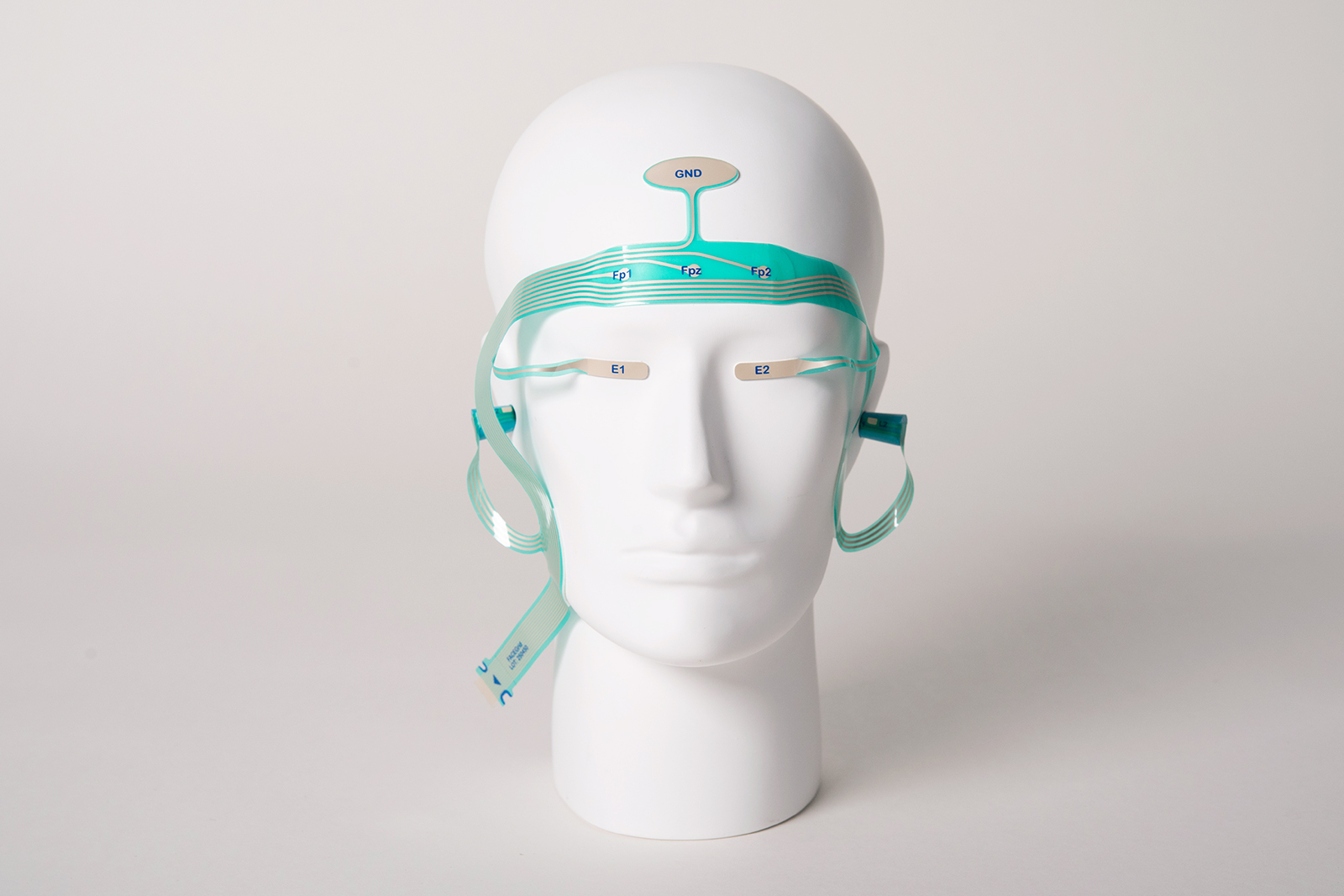

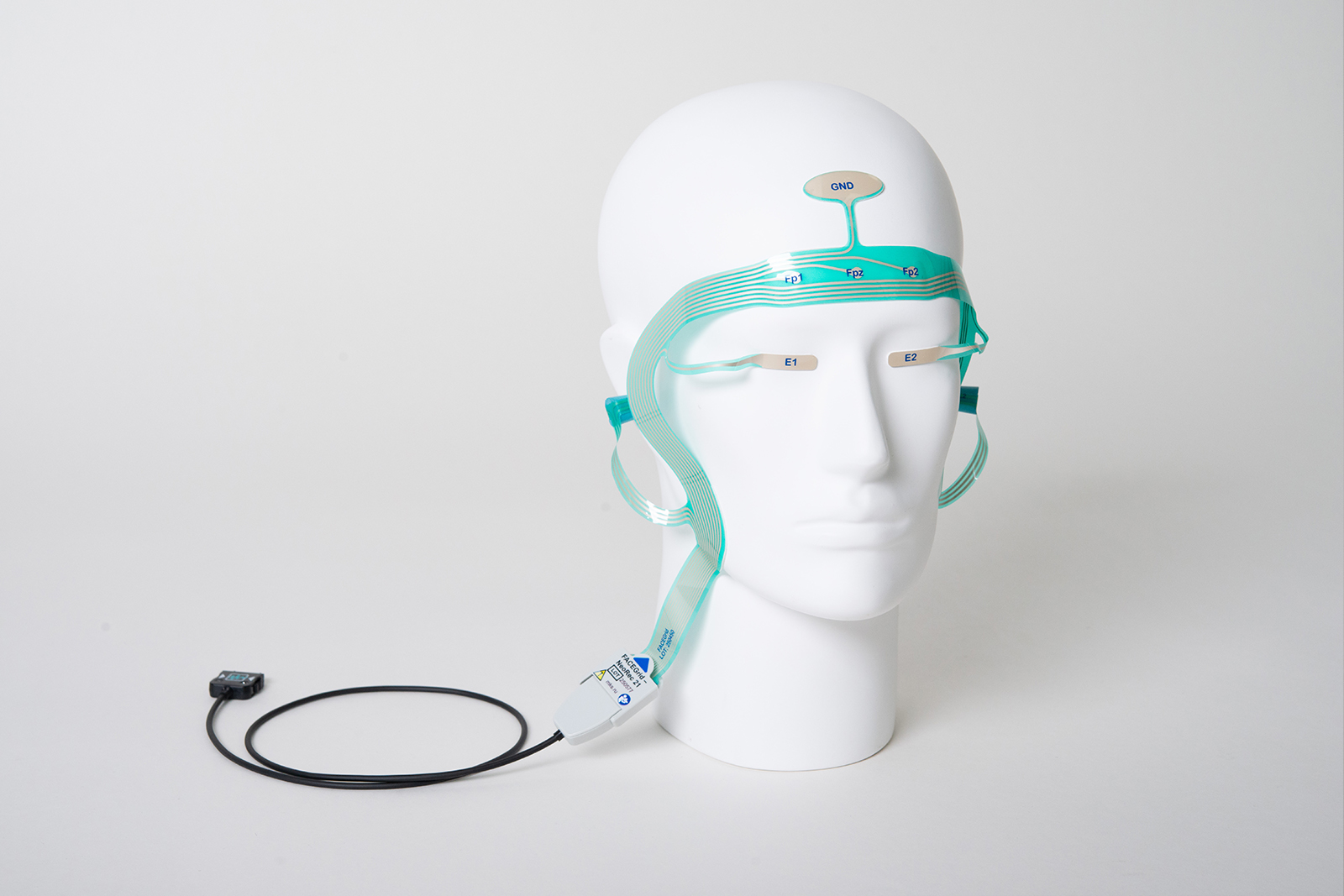

FACEGrid подходит для долговременного использования11 и рекомендуется для диагностики и мониторинга эпилепсии1, а также для постоперационного наблюдения за восстановлением круговой мышцы глаза12.
Кроме того, FACEGrid может использоваться в домашних условиях для скрининга мигреней4, мониторинга качества сна13 и лечения депрессии2.
В системе экстренной медицинской помощи FACE Grid может служить дополнительным инструментом выявления эпилептиформных разрядов у пациентов с нарушением сознания10.
Удобная и доступная альтернатива золотым клиническим стандартам

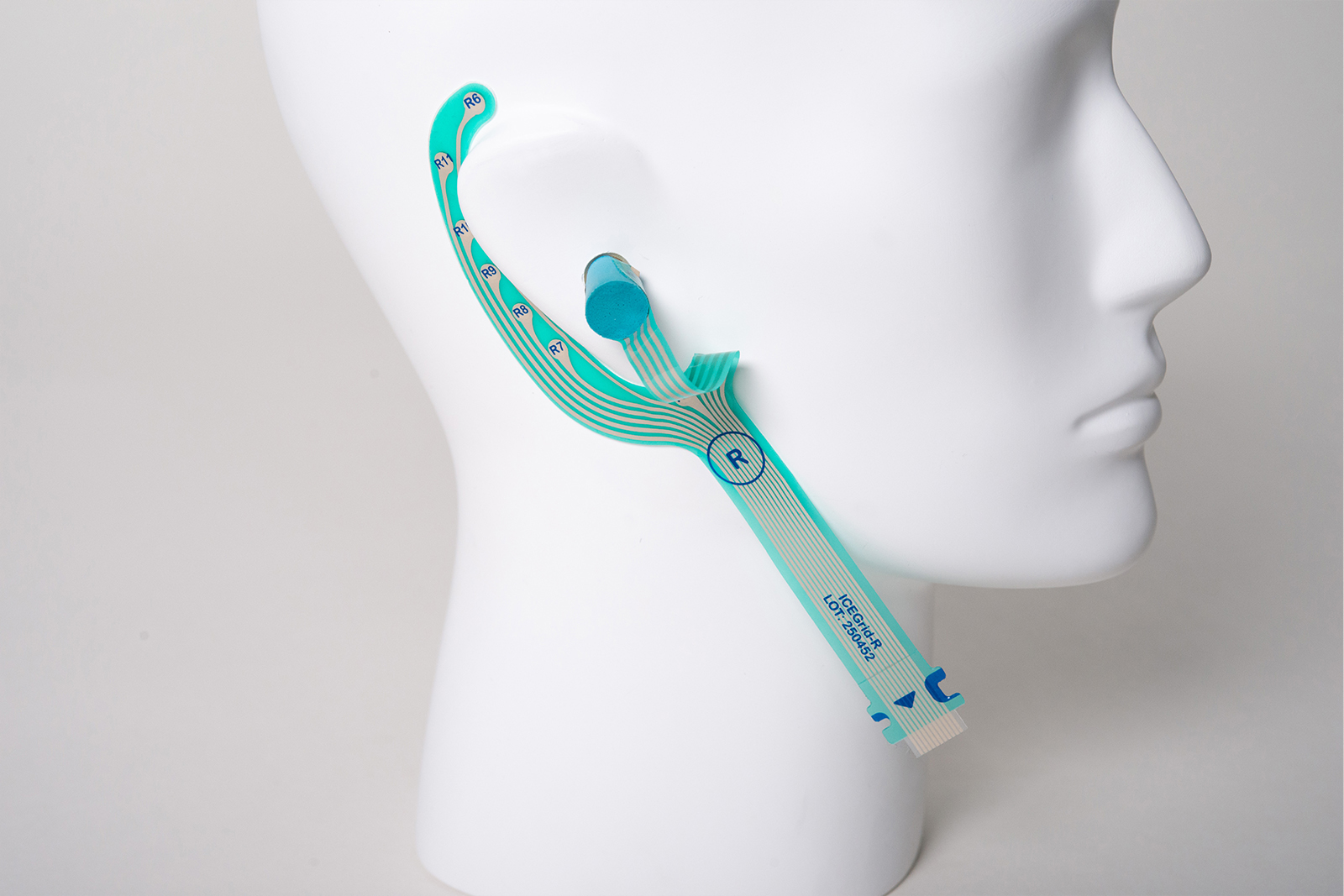

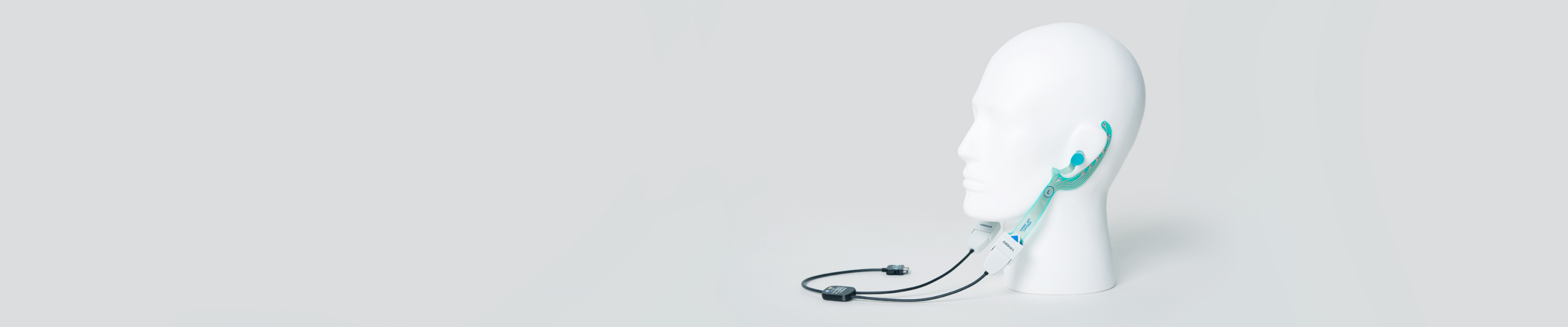

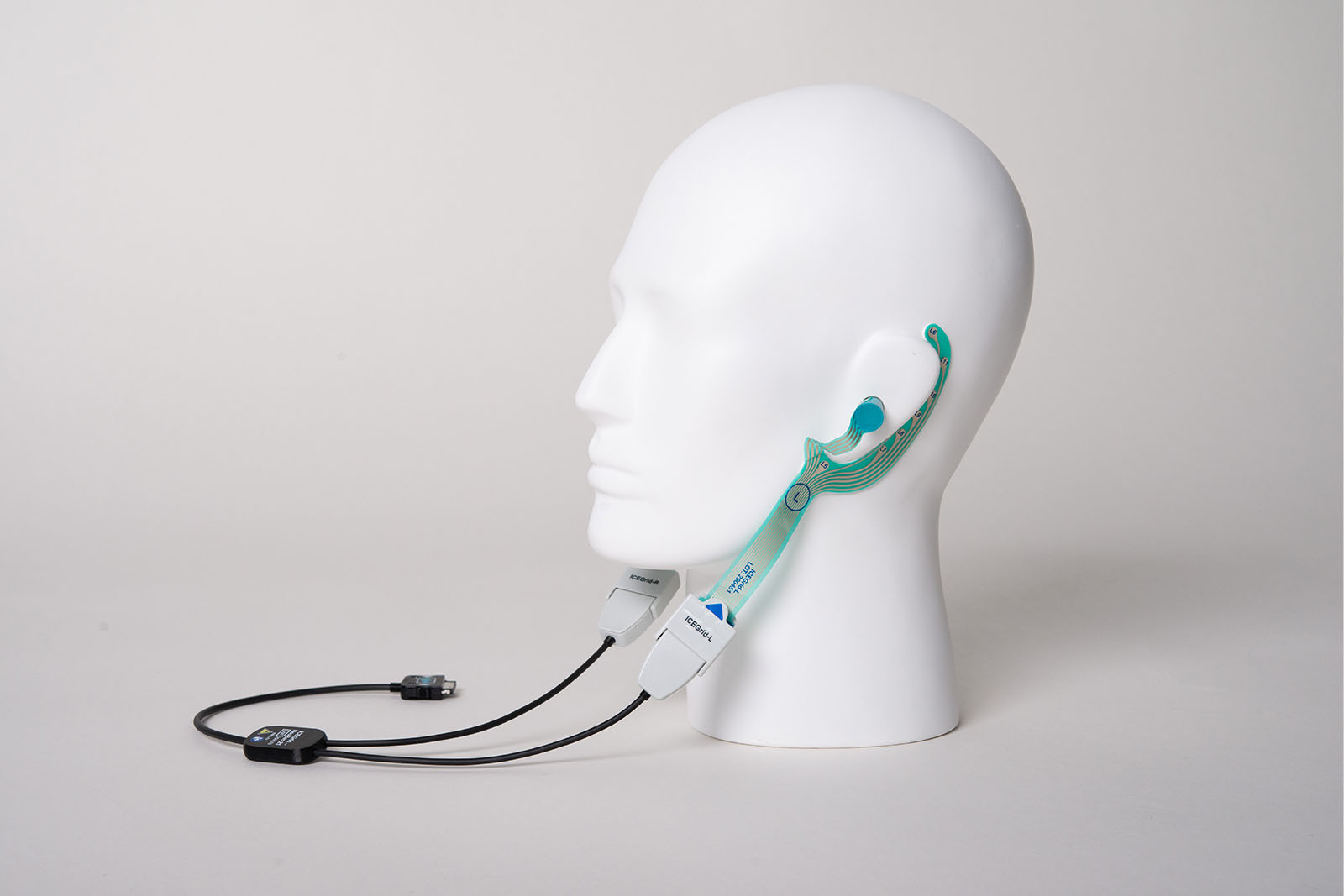

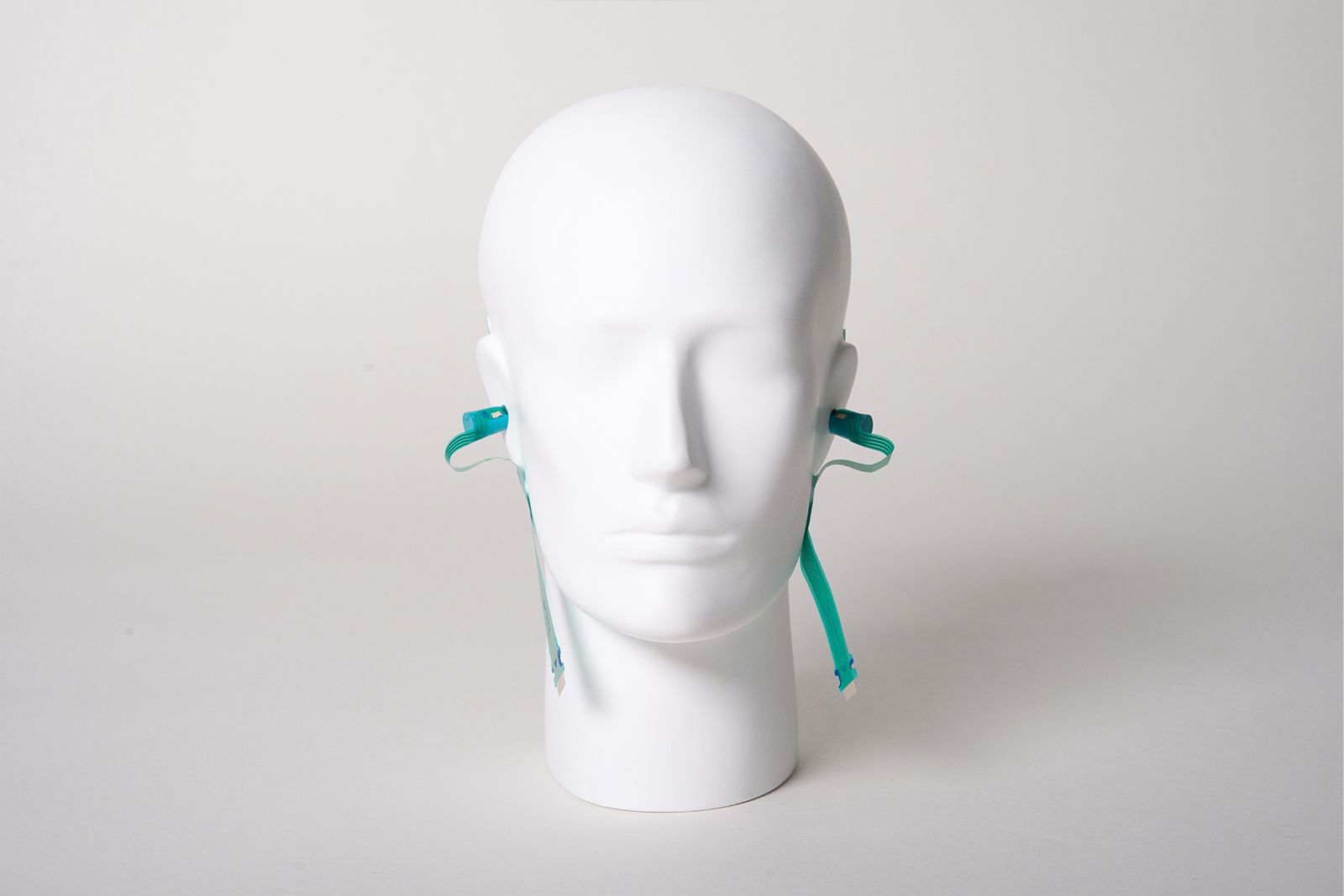

Ушные ЭЭГ- матрицы ICEGrid предназначены для длительного и комфортного мониторинга электроэнцефалографической активности, прежде всего, в области височных долей1.
Рекомендуется для диагностики и мониторинга эпилепсии, включая выявление фокальных приступов и межприступных эпилептиформных разрядов (спайков) при продолжительной, в том числе круглосуточной, регистрации14.
СПЕЦИФИКАЦИЯ
| Стерильность | не стерильно |
| Количество каналов | 12 (включая GND) |
| Время готовности | не более 1 минуты |
| Время непрерывного контактирования* | не менее 24 часов |
| Полное сопротивление электрода | не более 100 Ом |
| Разность электродных потенциалов (поляризация) | не более 100 мВ |
| Дрейф разности электродных потенциалов | не более 250 мкВ |
| Напряжение шума | не более 15 мкВ |
| Габаритные размеры изделия (ДхШхВ) | 177 × 62 мм (одно ухо) |
| Масса изделия (масса нетто) | 2 г |
| Срок годности | 3 года |
ФОТОГРАФИИ
СПИСОК ЛИТЕРАТУРЫ
1. Zibrandtsen IC, Kidmose P, Christensen CB, Kjaer TW. Ear-EEG detects ictal and interictal abnormalities in focal and generalized epilepsy - A comparison with scalp EEG monitoring. Clin Neurophysiol. 2017 Dec;128(12):2454-2461. doi: 10.1016/j.clinph.2017.09.115.
2. Cao Zehong, Chin-Teng Lin, Weiping Ding, Mu-Hong Chen, Cheng-Ta Li, Tung-Ping Su. Identifying Ketamine Responses in Treatment-Resistant Depression Using a Wearable Forehead EEG. IEEE Trans Biomed Eng. 2019 Jun;66(6):1668-1679. doi: 10.1109/TBME.2018.2877651.
3. Li Z, Wang P, Han L, Hao X, Mi W, Tong L, Liang Z. Age-dependent coupling characteristics of bilateral frontal EEG during desflurane anesthesia. Physiol Meas. 2024 May 21;45(5). doi: 10.1088/1361-6579/ad46e0.
4. Cao Z, Lai KL, Lin CT, Chuang CH, Chou CC, Wang SJ. Exploring resting-state EEG complexity before migraine attacks. Cephalalgia. 2018 Jun;38(7):1296-1306. doi: 10.1177/0333102417733953.
5. Boere K, Parsons E, Binsted G, Krigolson OE. How low can you go? Measuring human event-related brain potentials from a two-channel EEG system. Int J Psychophysiol. 2023 May;187:20-26. doi: 10.1016/j.ijpsycho.2023.02.005.
6. Barton DJ, Coppler PJ, Talia NN, Charalambides A, Stancil B, Puccio AM, Okonkwo DO, Callaway CW, Guyette FX, Elmer J. Prehospital Electroencephalography to Detect Traumatic Brain Injury during Helicopter Transport: A Pilot Observational Cohort Study. Prehosp Emerg Care. 2024;28(2):405-412. doi: 10.1080/10903127.2023.2185333.
7. Zhang R, Zheng X, Zhang L, Xu Y, Lin X, Wang X, Wu C, Jiang F, Wang J. LANMAO sleep recorder versus polysomnography in neonatal EEG recording and sleep analysis. J Neurosci Methods. 2024 Oct;410:110222. doi: 10.1016/j.jneumeth.2024.110222.g
7. Yang R, Zhang L, Yang R, Hou L, Zhu D, Zhong B. Multiple entropy fusion predicts driver fatigue using forehead EEG. Front Neurosci. 2025 Jun 13;19:1567146. doi: 10.3389/fnins.2025.1567146.
8. Meiser A, Tadel F, Debener S, Bleichner MG. The Sensitivity of Ear-EEG: Evaluating the Source-Sensor Relationship Using Forward Modeling. Brain Topogr. 2020 Nov;33(6):665-676. doi: 10.1007/s10548-020-00793-2.
10. You KM, Suh GJ, Kwon WY, Kim KS, Ko SB, Park MJ, Kim T, Ko JI. Epileptiform discharge detection with the 4-channel frontal electroencephalography during post-resuscitation care. Resuscitation. 2017 Aug;117:8-13. doi: 10.1016/j.resuscitation.2017.05.016.
11. Tabar YR, Mikkelsen KB, Shenton N, Kappel SL, Bertelsen AR, Nikbakht R, Toft HO, Henriksen CH, Hemmsen MC, Rank ML, Otto M, Kidmose P. At-home sleep monitoring using generic ear-EEG. Front Neurosci. 2023 Feb 1;17:987578. doi: 10.3389/fnins.2023.987578.
12. Krajewska-Węglewicz L, Banach M, Filipiak E, Sempińska-Szewczyk J, Skopiński P, Dorobek M. The Feasibility of Surface Electromyography in Monitoring Orbicularis Oculi Recovery after Anterior Approach Levator Aponeurosis Advancement. J Clin Med. 2022 Jan 29;11(3):731. doi: 10.3390/jcm11030731.
13. De Fazio R, Yalçınkaya ŞE, Cascella I, Del-Valle-Soto C, De Vittorio M, Visconti P. Forehead and In-Ear EEG Acquisition and Processing: Biomarker Analysis and Memory-Efficient Deep Learning Algorithm for Sleep Staging with Optimized Feature Dimensionality. Sensors (Basel). 2025 Oct 1;25(19):6021. doi: 10.3390/s25196021.
14. Joyner M, Hsu SH, Martin S, Dwyer J, Chen DF, Sameni R, Waters SH, Borodin K, Clifford GD, Levey AI, Hixson J, Winkel D, Berent J. Using a standalone ear-EEG device for focal-onset seizure detection. Bioelectron Med. 2024 Feb 7;10(1):4. doi: 10.1186/s42234-023-00135-0.
