ОПИСАНИЕ

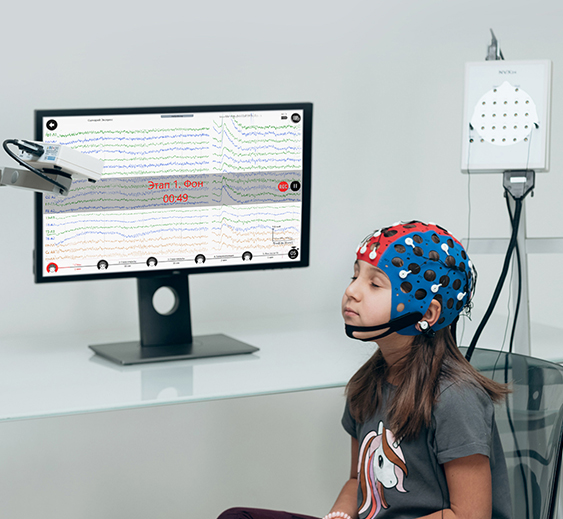

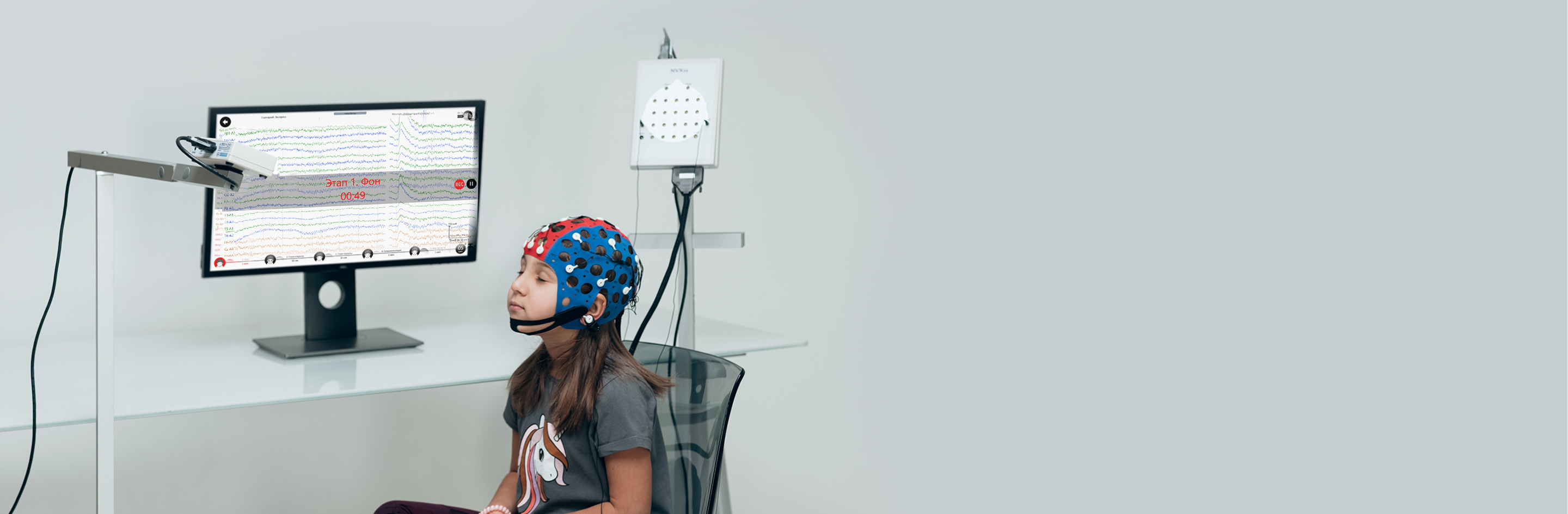

На базе усилителей NVX разработана клиническая ЭЭГ система Нейровизор для использования в кабинетах функциональной диагностики, лечебных отделениях многопрофильных и неврологических стационаров, медицинских центров, клиник и научно-исследовательских центров.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Усилитель ЭЭГ NeoRec 21 поддерживает исследовательское программное обеспечение NeoRec и клиническое программное обеспечение NEUROvisor.
Программное обеспечение NeoRec
NeoRec — это программное обеспечение для ПК, предназначенное для планирования экспериментов и записи ЭЭГ и других биомедицинских сигналов во время научных или медицинских исследований, включая предварительную обработку вызванных потенциалов.
Файлы записей можно сохранять в различных форматах (EDF+ 16 бит, BDF+ 24 бит, GDF 32 бит) или передавать онлайн через поток LSL (Lab Streaming Layer) для анализа с помощью стороннего программного обеспечения, такого как MATLAB / EEGLAB, OpenViBE и т. д.
SDK для разработки программного обеспечения для ПК и мобильных приложений предоставляется производителем по запросу.
Программное обеспечение NEUROvisor
NEUROvisor — это клиническое программное обеспечение для ЭЭГ, доступное как на ПК, так и в виде мобильного приложения.
Программное обеспечение NEUROvisor — это удобное решение одной кнопки, которое обеспечивает стандартные сценарии монтажа и исследования в соответствии с рекомендациями IFCN, автоматическую или полуавтоматическую процедуру исследования с голосовыми подсказками, автоматическое отбраковку артефактов с использованием метода ICA, автоматическое создание отчетов с возможностью ручного редактирования.
Количественная ЭЭГ представлена амплитудно-частотным анализом основных ритмов ЭЭГ, спектральным анализом (диаграммы и карты), анализом независимых компонентов.
СПЕЦИФИКАЦИЯ
| NVX24 | NVX36 | NVX52 | |
|---|---|---|---|
| Каналов ЭЭГ | 24 | 32 | 48 |
| Каналов датчиков | – | 4 гальванически изолированных от ЭЭГ | |
| Каналов синхронизации (входных / выходных) | 1 / 1 | 9 / 1 | |
| Дисплей | отсутствует | графический OLED: диагональ 3,12 дюймов, разрешение 256×64 пикселей | |
| Тип разъёма для подключения ЭЭГ шлема с предустановленными электродами и с общим разъёмом | DB‑25F | DB‑25F, KEL40M (KEL 8825E‑040) | KEL50M (KEL 8825E‑050) |
| Тип разъёмов для подключения ЭЭГ электродов | TouchProof 1,5 ммDIN 42 802‑BU | ||
| Тип разъёма для подключения датчиков | отсутствует | 5‑pin Binder | |
| Тип разъёма синхронизации | 3,5 мм стерео | 3,5 мм стерео, DB‑9M | |
| Шум каналов ЭЭГ | не более 0,9 мкВ пик-пик в полосе частот 0,1-30 Гц | ||
| Диапазон измерения межэлектродного импеданса для ЭЭГ | 1‑120 кОм ±10% на частоте 30 Гц | ||
| Шум каналов датчиков | – | не более 15 мкВ пик-пик в полосе частот 0,5-30 Гц | |
| Управление и питание | от ПК по интерфейсу USB тип B | ||
| Гальваническая изоляция | усиленная, согласно ГОСТ Р МЭК 60601‑1‑2022 | ||
| Частота дискретизации | 250, 500, 1000, 2000, 5000 Гц для всех каналов; 10000 Гц до 24 моно- или биполярных каналов; 50000 Гц до 4 моно- или биполярных каналов | ||
| Нижняя граница полосы пропускания по уровню -3дБ | 0 Гц (Постоянный ток, фильтрация с помощью ПО) | ||
| Верхняя граница полосы пропускания по уровню -3дБ (в зависимости от частоты дискретизации) | 75 Гц (-3dB @ 250 Гц); 175 Гц (-3dB @ 500 Гц); 300 Гц (-3dB @ 1000 Гц); 500 Гц (-3dB @ 2000 Гц); 1650 Гц (-3dB @ 5000 Гц); 4900 Гц (-3dB @ 10000 Гц); 16000 Гц (-3dB @ 50000 Гц) | ||
| Состояние канала синхронизации | синхронно с выдаваемыми отсчетами каналов; точность: ±0,5/отсчет | ||
| Индикация режима работы | световой индикатор | ||
| Индикация параметров работы | - | на дисплее усилителя | |
| Габаритные размеры изделия (ДхШхВ) | 200 x 155 x 40 ±5 мм | ||
| Масса изделия (масса нетто) | 545 ±50 г | 615 ±50 г | 635 ±50 г |
NVX 24
NVX 36
NVX 52
АКСЕССУАРЫ
Широкий ассортимент аксессуаров для ЭЭГ MCScap предназначен для усилителей NeoRec. Различные модели электродных колпачков с предустановленными спеченными электродами Ag/AgCl удовлетворяют всем потребностям: от стандартного гелевого раствора до сухого раствора.
Текстильные шапочки 12 размеров на голову от 24 см до 66 см в окружности. Эластичный материал обеспечивает максимально комфортное прилегание электродов и правильное положение без дополнительной регулировки.
Материал не позволяет гелю или пасте быстро высыхать под электродами. Размечены отверстия для электродов. Большие отверстия для возможности раздвинуть волосы и подготовить кожу к осмотру.
Многоразовые пассивные электроды MCScap основаны на высококачественных спеченных датчиках Ag/AgCl, которые гарантируют высокое качество сигнала, долговременный стабильный электрический контакт, малошумящий электрод сравнения, минимальную поляризацию электрода, отличную низкочастотную характеристику.
