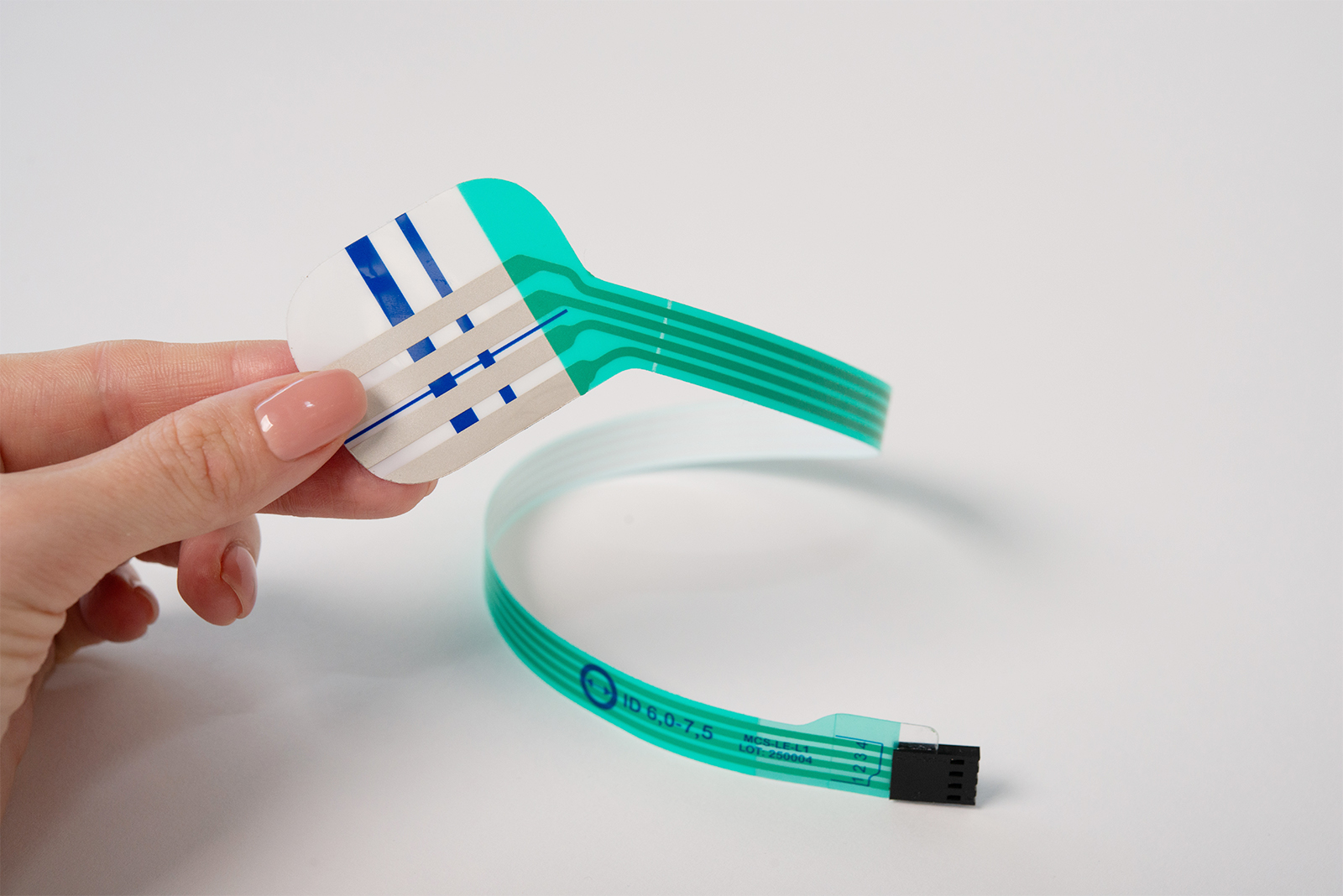

ОПИСАНИЕ
Электроды ларингеальные одноразовые MCS-LE предназначены для регистрации электромиографической (ЭМГ) активности мышц гортани и голосовых связок во время проведения хирургической операции.
Электроды рекомендованы к применению в операциях с высоким риском непреднамеренного повреждения двигательных нервов и невозможностью их визуального обнаружения.
Электрод размещается на эндотрахеальной трубке и вместе с ней вводится в гортань пациента. Токосъёмная часть электрода контактирует с голосовыми связками, что позволяет регистрировать сигнал, проходящий через нервы, в случае контакта с ними хирургических инструментов.
Электроды изготавливаются в вариантах исполнения, соответствующих различным размерам эндотрахеальных трубок.
Для подключения электрода к устройству регистрации используется специальный многоразовый кабель отведений. Кабель отведений выпускается в нескольких моделях в зависимости от типа разъема и длины кабеля.
СПЕЦИФИКАЦИЯ
| Стерильность | стерильно |
| Число каналов | 2 (модели MCS-LE-S1, MCS-LE-S2, MCS-LE-S3) 4 (модели MCS-LE-L1, MCS-LE-L2) |
| Тип разъёма | BLS-04 |
| Время готовности | не более 1 минуты |
| Время непрерывного контактирования* | не менее 24 часов |
| Полное сопротивление электрода | не более 100Ом |
| Разность электродных потенциалов (поляризация) | не более 100 мВ |
| Дрейф разности электродных потенциалов | не более 250 мкВ |
| Напряжение шума электродов | не более 15 мкВ |
| Материал токосъёмной поверхности электрода | Ag |
| Масса одного электрода | 1 г (модели MCS-LE-S1, MCS-LE-S2, MCS-LE-S3) 2 г (модели MCS-LE-L1, MCS-LE-L2) |
| Масса изделия в упаковке (масса брутто) | 10 г |
| Габаритные размеры упаковки (ДхШхВ) | 430 × 100 × 7 мм(модели MCS-LE-S1, MCS-LE-S2, MCS-LE-S3) 520 × 100 × 7 мм(модели MCS-LE-L1, MCS-LE-L2) |
| Срок годности | 3 года |

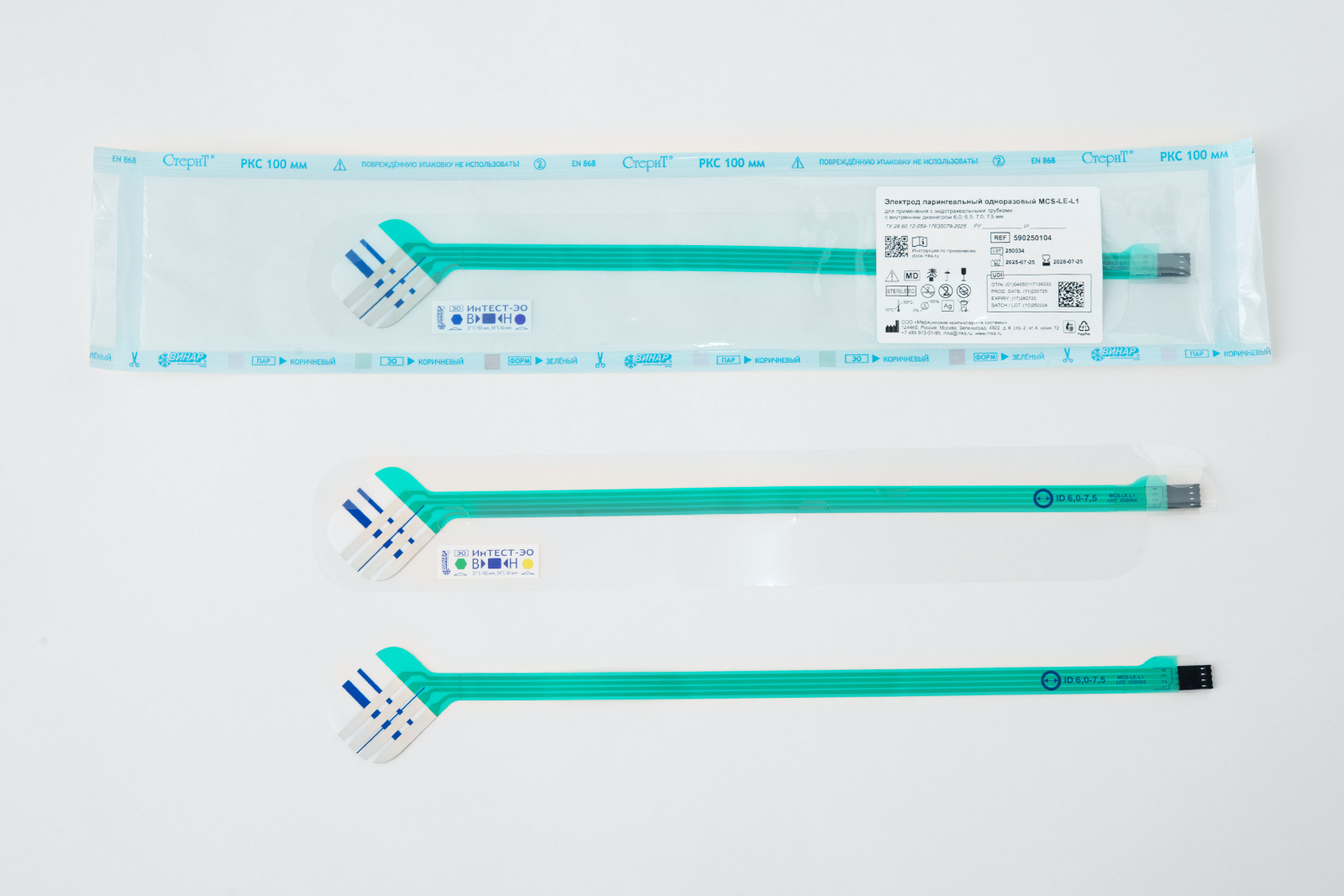

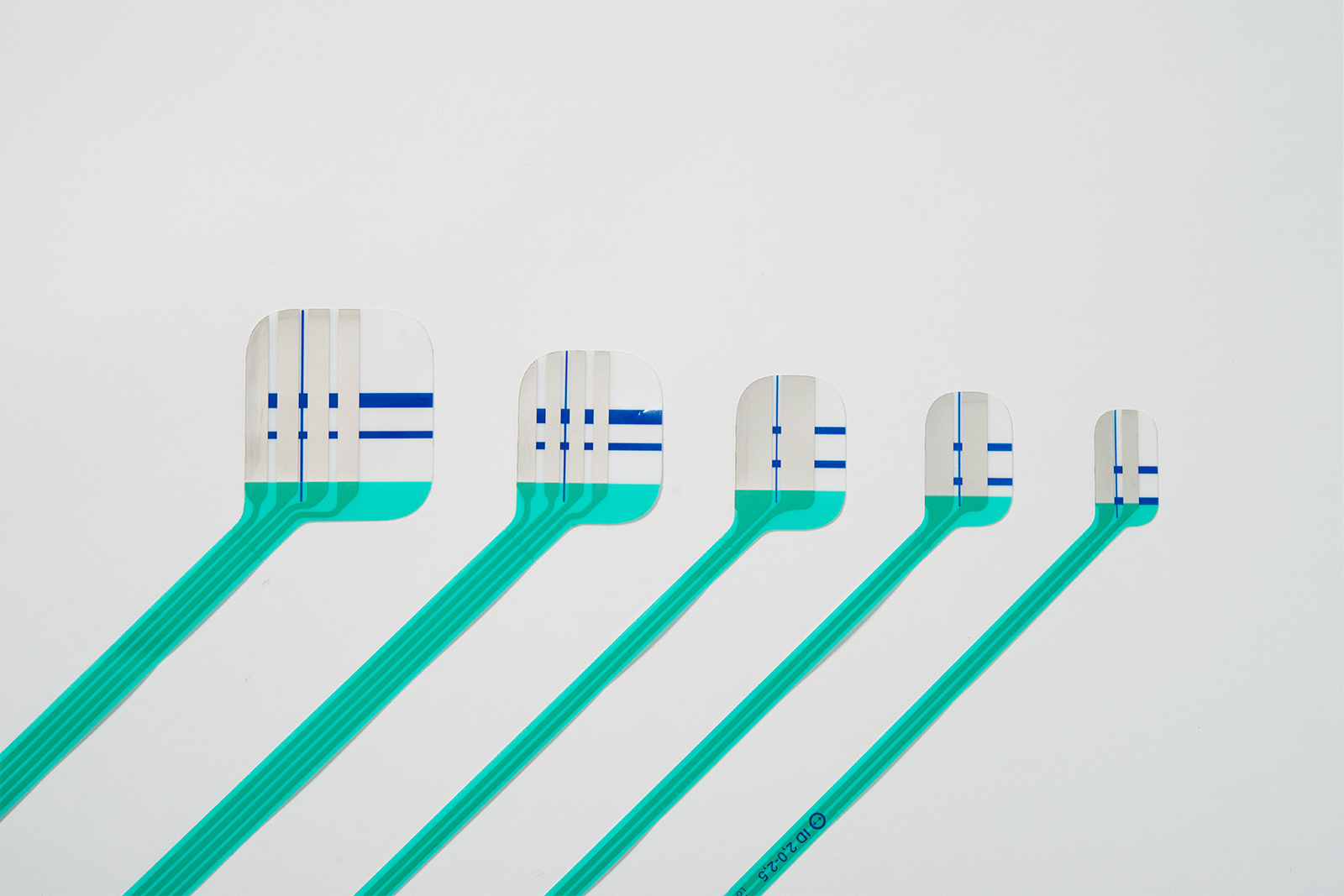

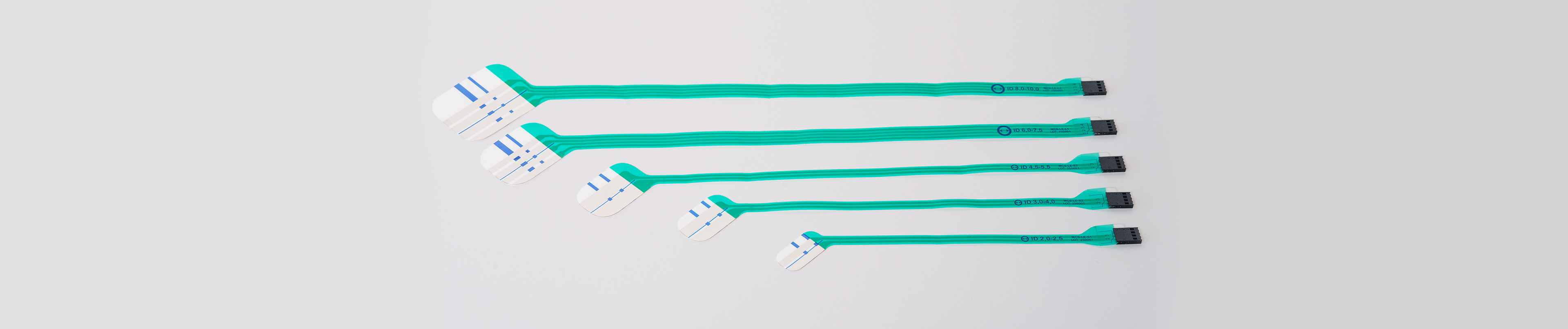

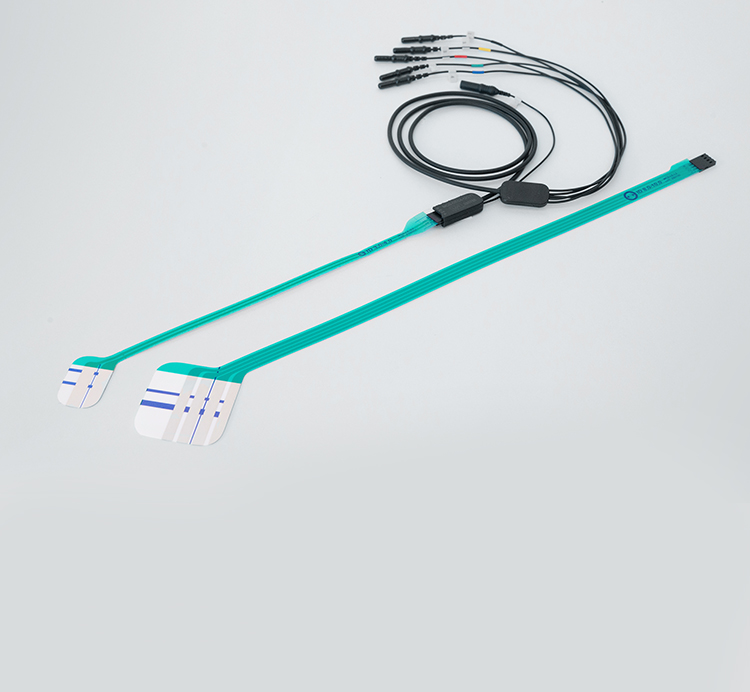

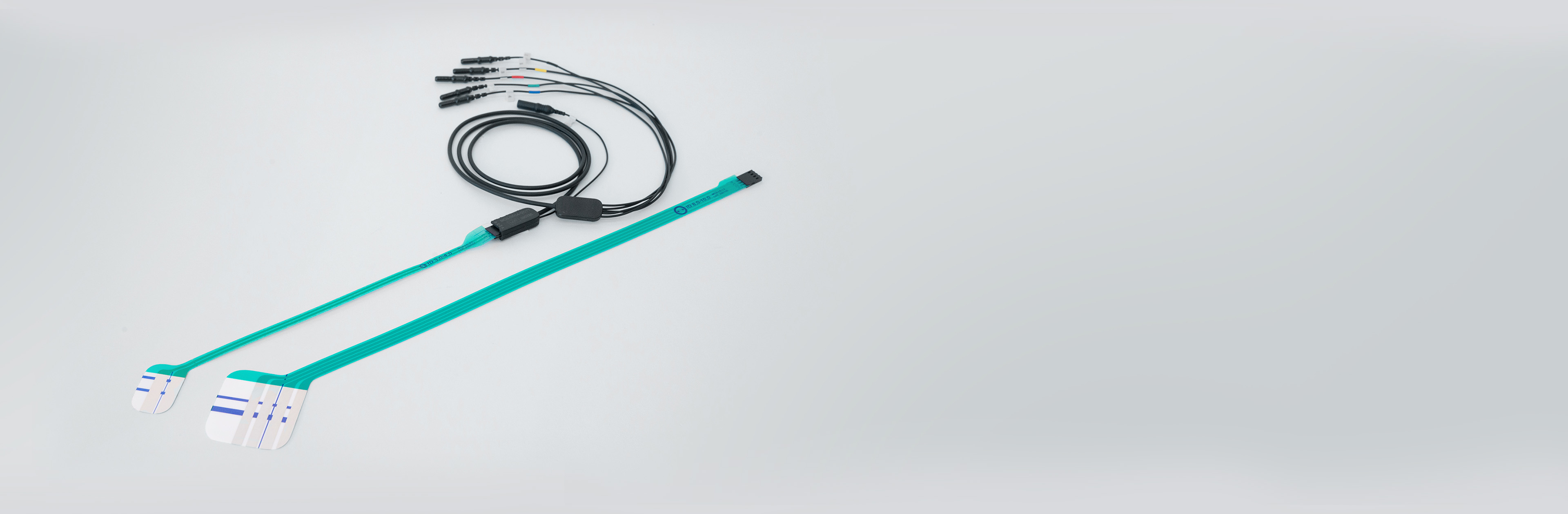

ВАРИАНТЫ ИСПОЛНЕНИЯ
| Вариант исполнения | Совместимый номинальный
внутренний диаметр (ID) трубки по ГОСТ 31054.2‑2002 |
Количество контактов, осуществляющих регистрацию ЭМГ-сигнала | Количество биполярных каналов |

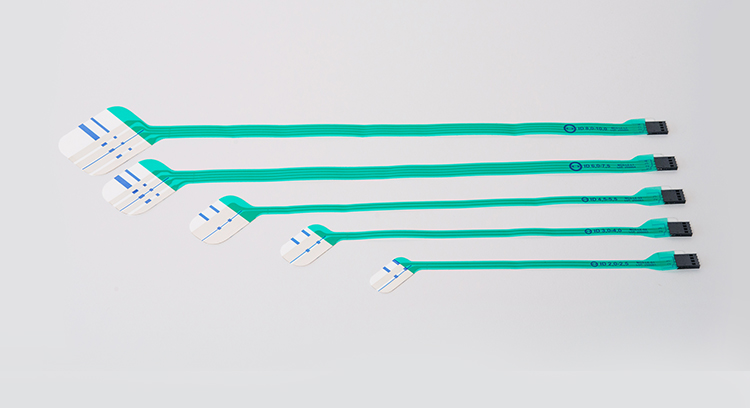

| Электрод ларингеальный одноразовый MCS-LE-S1 | 2,0; 2,5 мм | 2 | 1 |
| Электрод ларингеальный одноразовый MCS-LE-S2 | 3,0; 3,5; 4,0 мм | 2 | 1 |
| Электрод ларингеальный одноразовый MCS-LE-S3 | 4,5; 5,0; 5,5 мм | 2 | 1 |
| Электрод ларингеальный одноразовый MCS-LE-L1 | 6,0; 6,5; 7,0; 7,5 мм | 4 | 2 |
| Электрод ларингеальный одноразовый MCS-LE-L2 | 8,0; 8,5; 9,0; 9,5; 10,0 мм | 4 | 2 |
ПОРЯДОК ПРИМЕНЕНИЯ

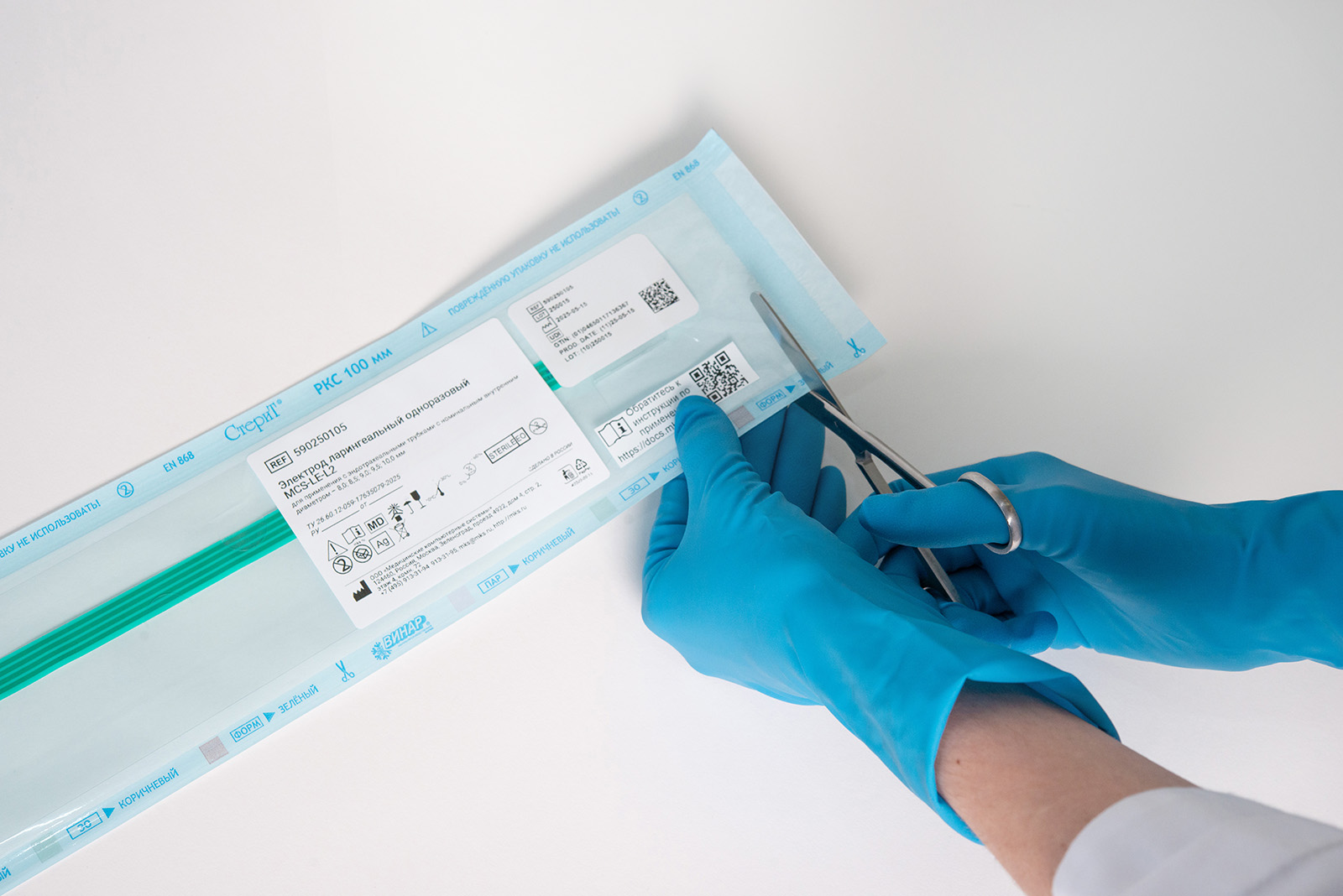

Шаг 1. Извлечь электрод из упаковки. Проверить, что выбранный электрод соответствует номинальному внутреннему диаметру (ID) используемой эндотрахеальной трубки.

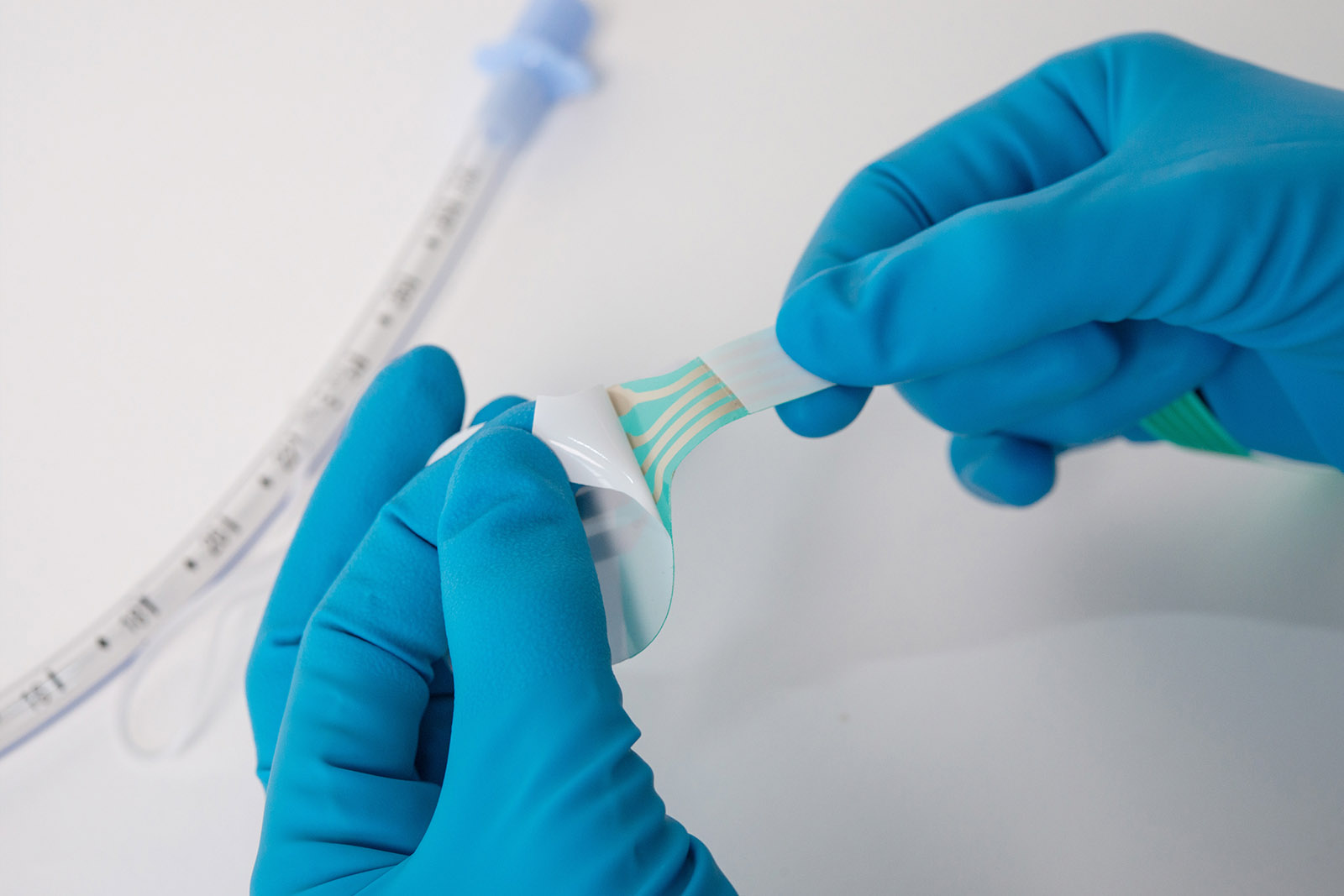

Шаг 2. Снять защиту с клеевого слоя контактной части электрода.

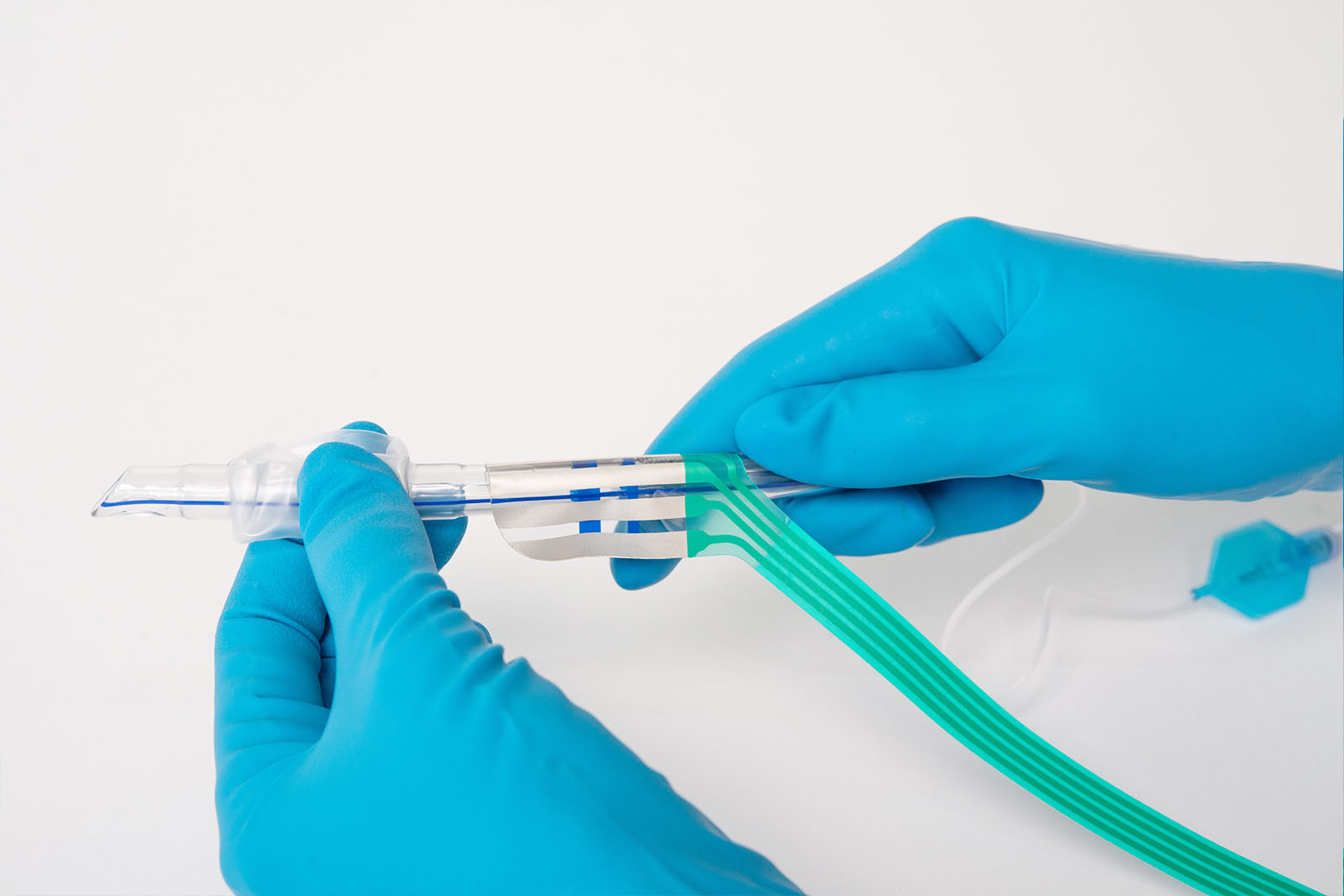

Шаг 3. Разместить контактную часть электрода на трубке. а. Совместить метки глубины установки на электроде и на трубке. б. Сориентировать электрод вдоль продольной направляющей оси трубки.

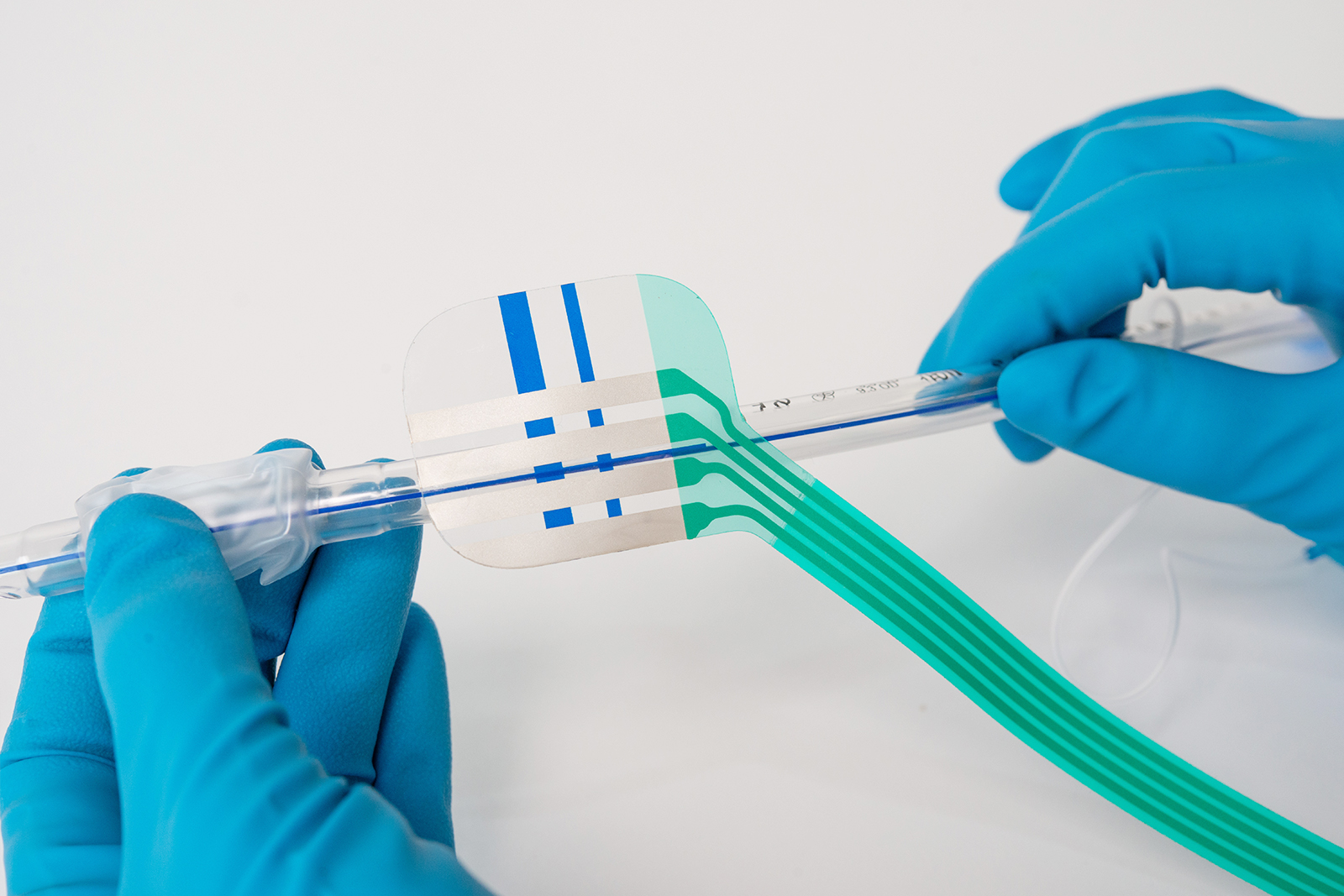

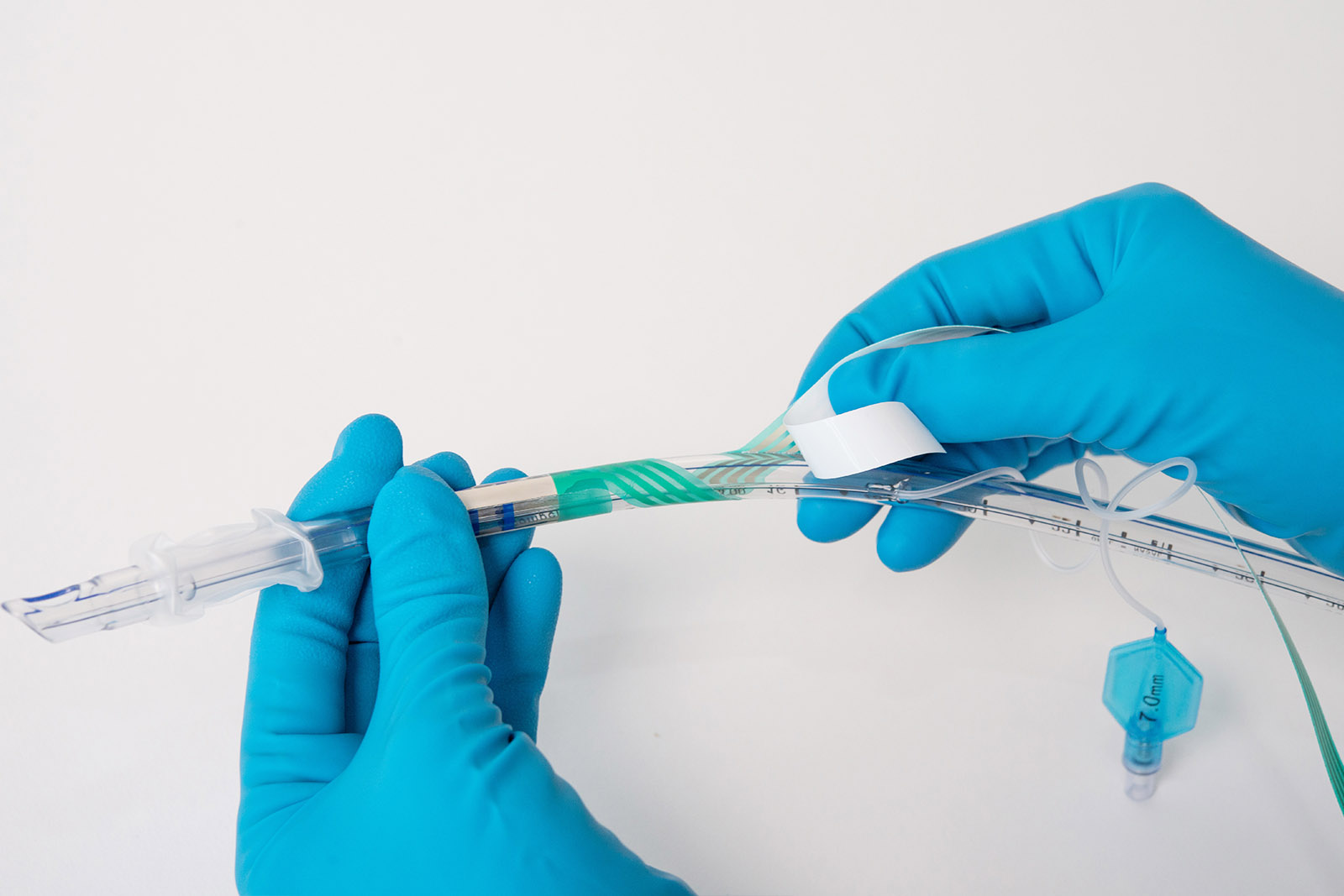

Шаг 4. Поворачивая трубку, постепенно приклеить электрод. a. Сначала приклеить большую часть (с непроводящим полем). б. Затем наклеить меньшую часть внахлёст большей.
Шаг 5. Задать правильный угол для намотки средней части электрода (шлейфа). Частично снять защиту клеевого слоя шлейфа. Не допускать прилипания частей шлейфа друг к другу; Выпрямить трубку и наложить шлейф электрода под углом к ней.

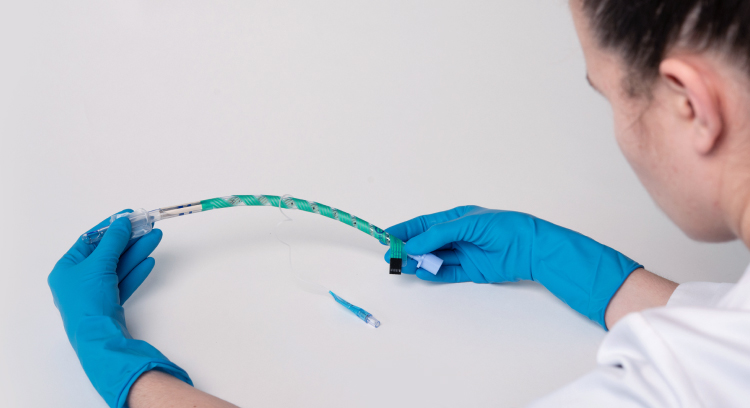

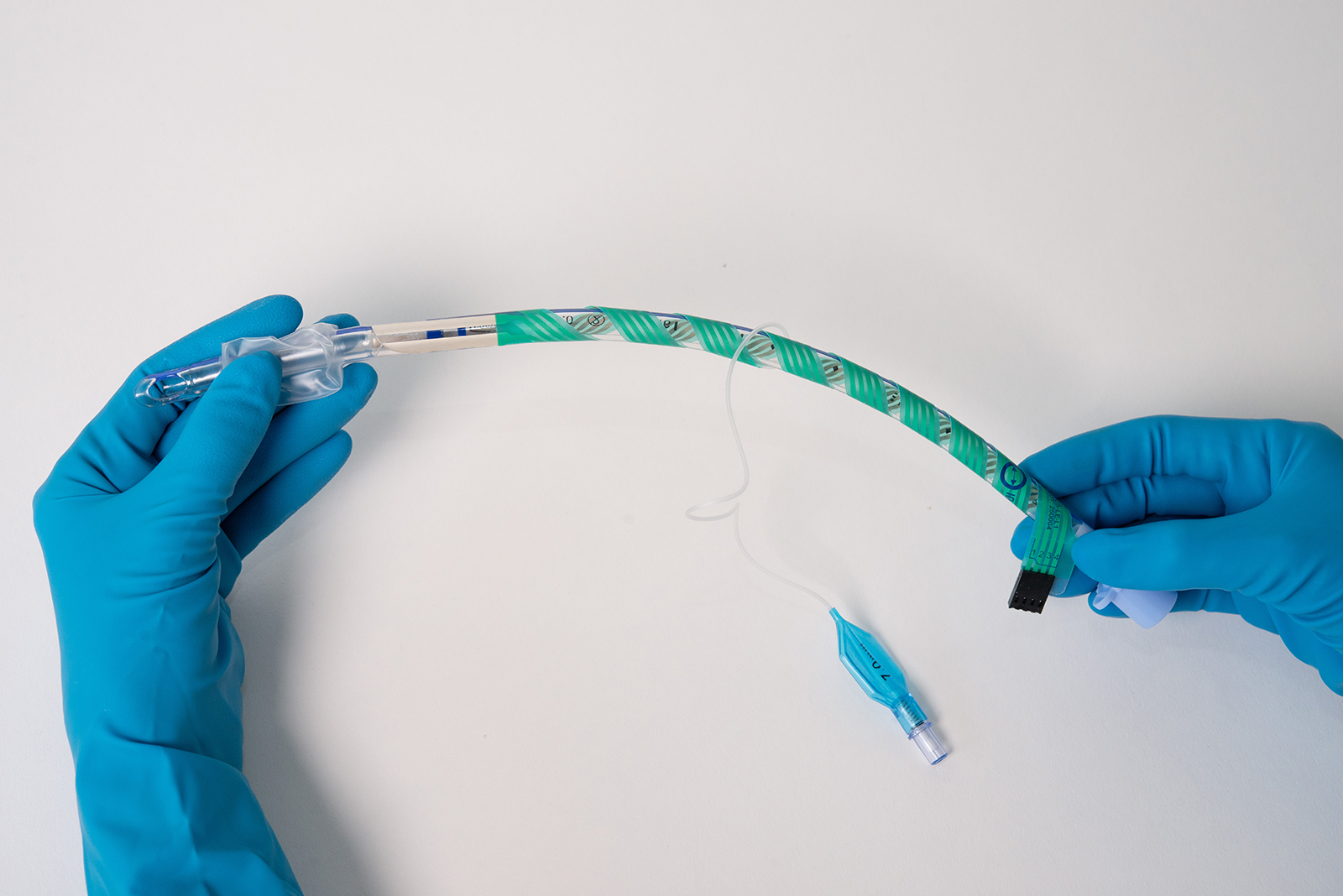

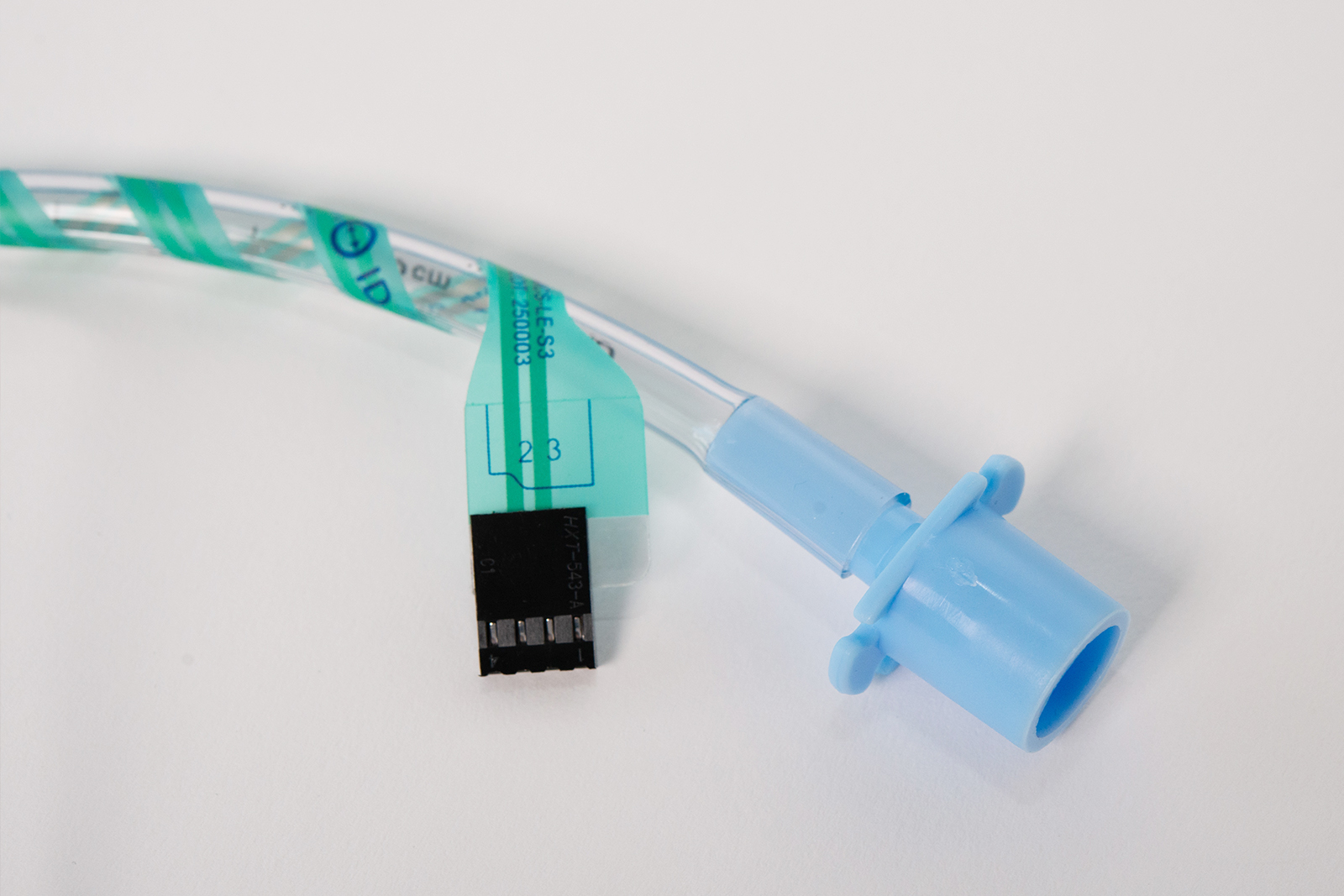

Шаг 6. Вывести разъём электрода рядом с коннектором эндотрахеальной трубки. При необходимости последний оборот шлейфа на трубке можно дополнительно зафиксировать пластырем, чтобы ошибочное натяжение шлейфа при подключении разъёма не привело к его отклеиванию от трубки и излому шлейфа.

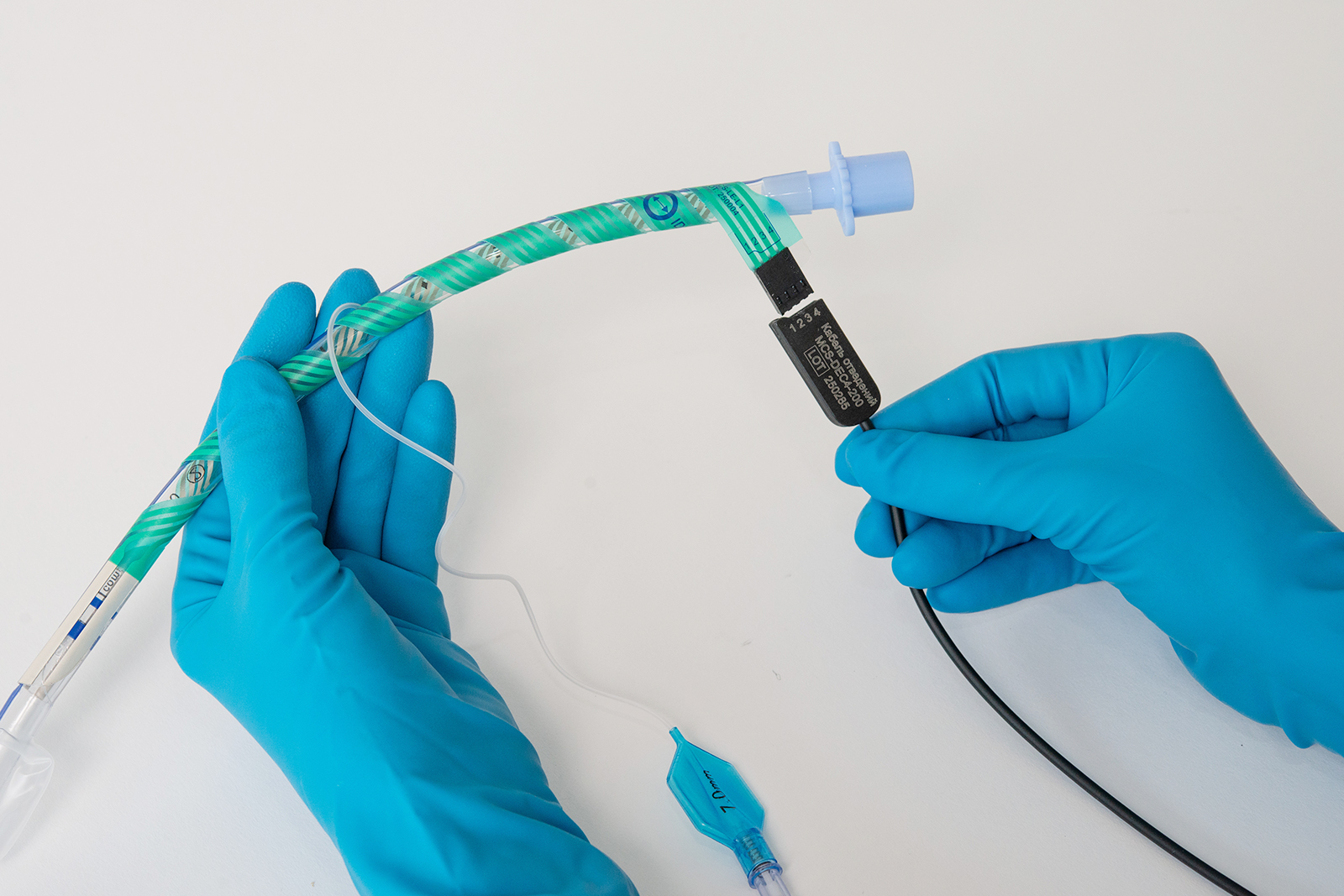

Шаг 7. Подключить многоразовый кабель отведений к разъёму электрода.

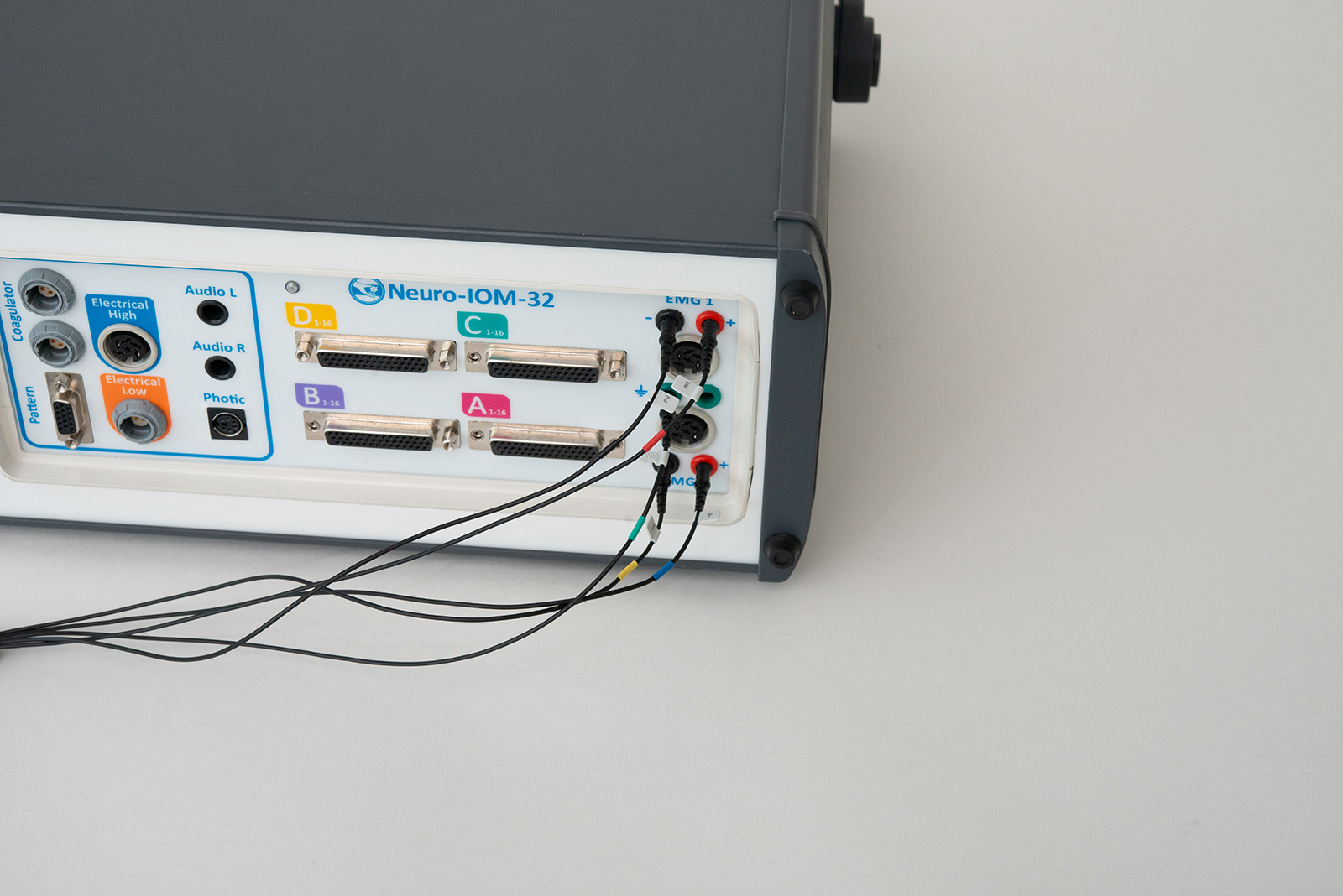

Шаг 8. Подключить кабель отведений к соответствующим разъёмам устройства регистрации ЭМГ.

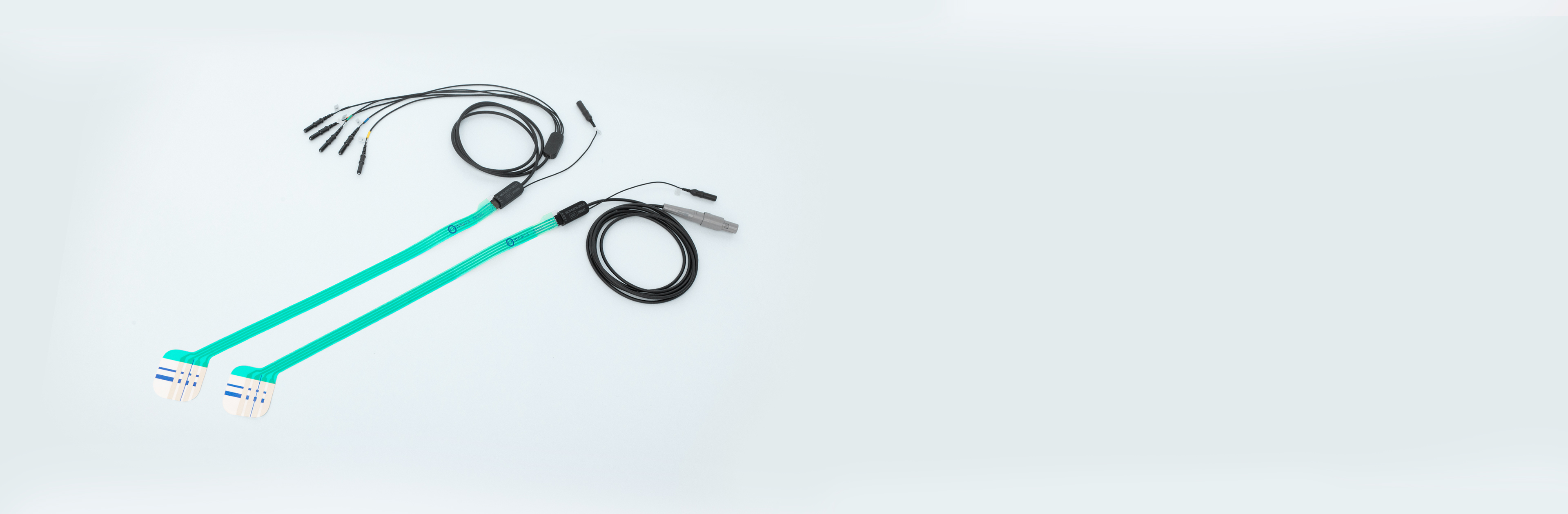

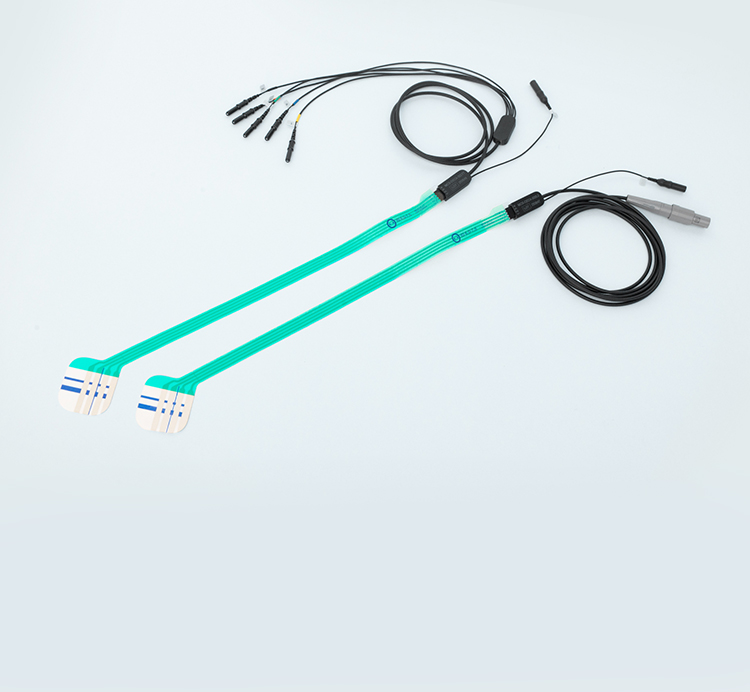

КАБЕЛИ ОТВЕДЕНИЙ
| Модель | Длина | Тип разъёма |
| Кабель отведения MCS-DEC4-120TT | 120 см | 5 x TouchProof 1,5 мм (DIN 42 802‑ST) |
| Кабель отведения MCS-DEC4-200TT | 200 см | 5 x TouchProof 1,5 мм (DIN 42 802‑ST) |
| Кабель отведения MCS-DEC4-200L0 | 200 см | Redel male connector 10 pole 40° |

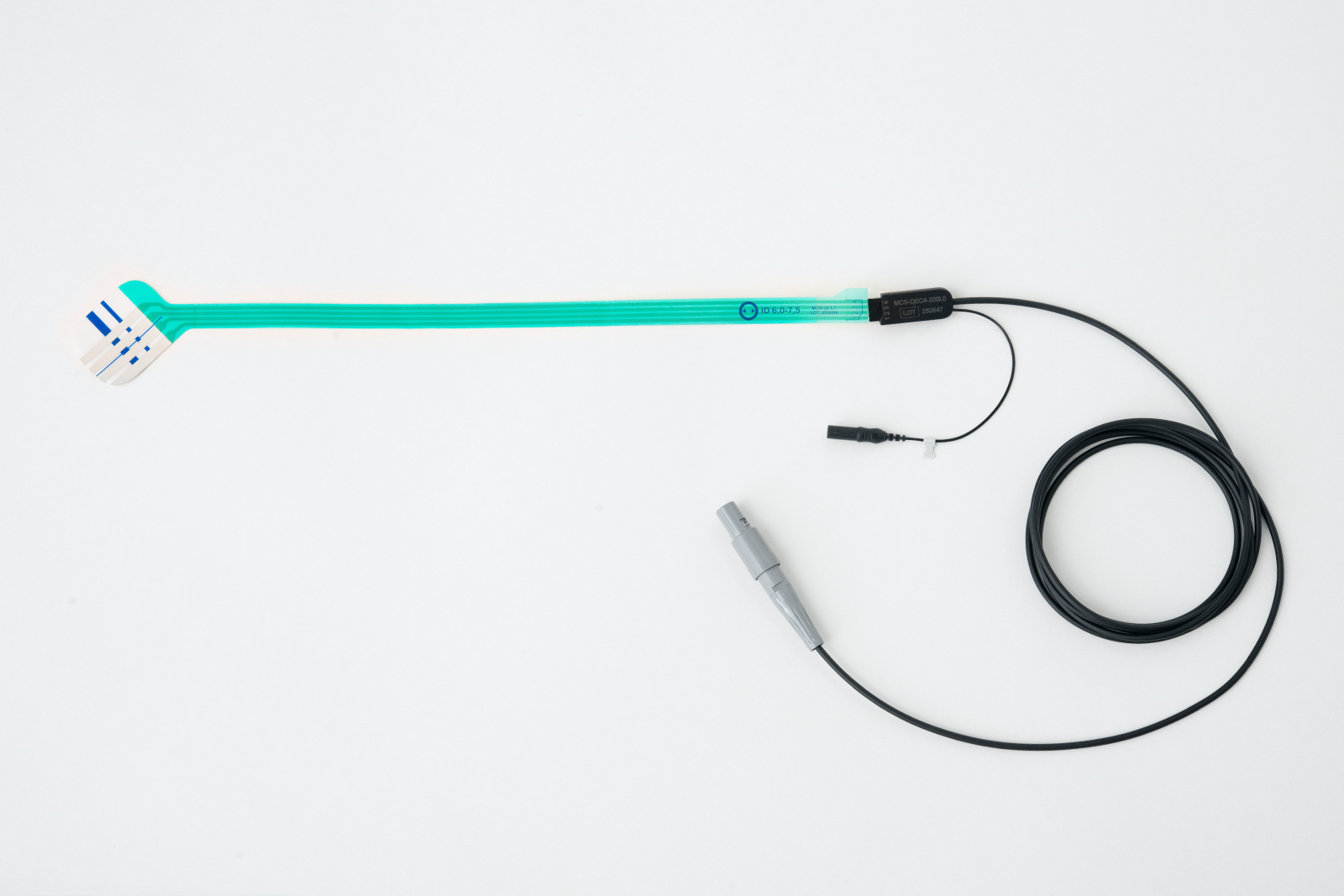

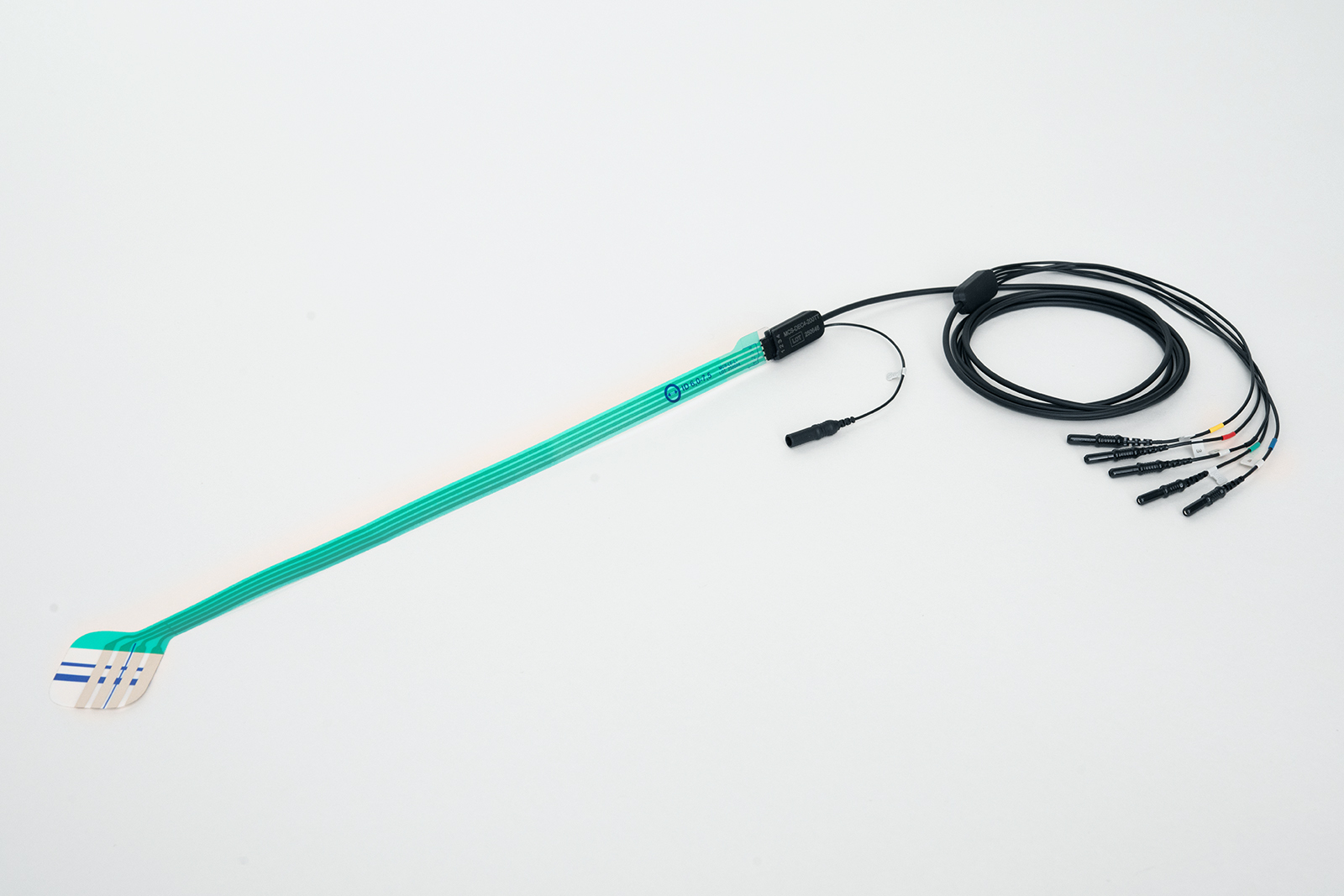

MCS-DEC4-120TT / 200TT
MCS-DEC4-200L0
