ОПИСАНИЕ
Электрод пудентальный одноразовый MCS-PD (известный как электрод Святого Марка) предназначен для передачи стимулирующих электрических импульсов к пудендальному нерву (т.н. половой или срамной нерв) и регистрации электромиографической активности мышц тазового дна и анального сфинктера.
Электроды рекомендованы к применению в обследованиях нарушений нервной проводимости пудендального нерва по реакции мышц тазового дна и анального сфинктера, задержки их моторики или дисфункции.

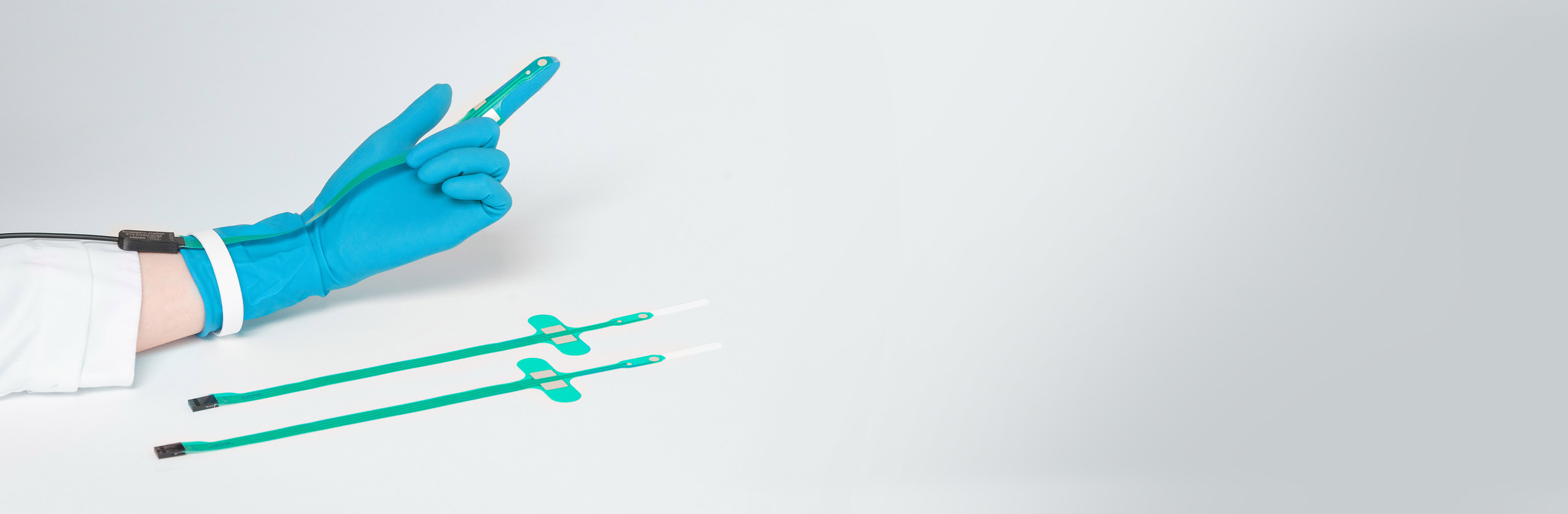

Электрод размещается на указательном пальце смотровой перчатки и вводится в контакт с мышцами тазового дна. После подачи стимулирующего сигнала через первую пару контактов, со второй пары регистрируется электромиографическая реакция мышц.
Электроды изготавливаются стерильными, в трех вариантах исполнения, соответствующих различным размерам смотровых перчаток.

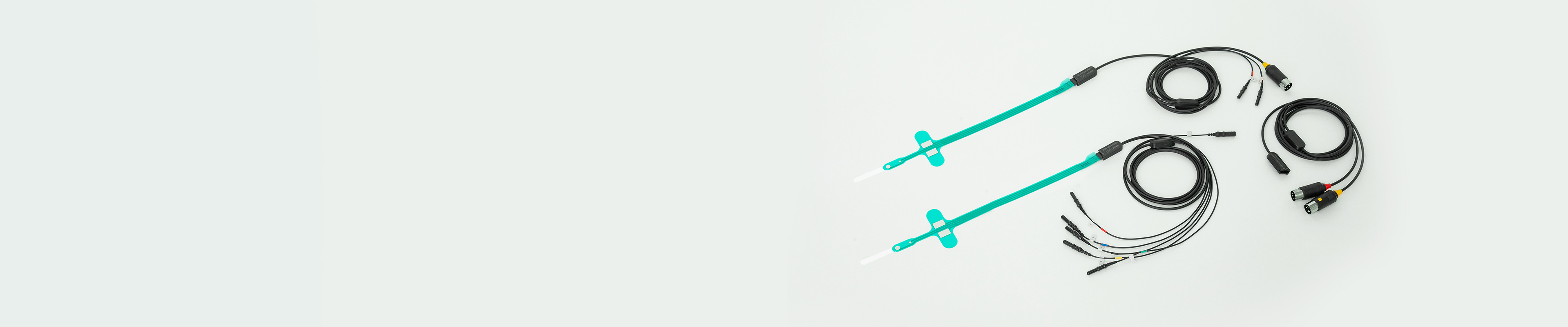

Для подключения электрода к устройству стимуляции и регистрации ЭМГ используется специальный многоразовый кабель отведений. Кабель отведений выпускается в нескольких моделях в зависимости от типа разъема устройства.
СПЕЦИФИКАЦИЯ
| Время готовности | не более 1 минуты |
| Время непрерывного контактирования (с пациентом в течение одного исследования) | не менее 24 ч |
| Полное сопротивление электрода | не более 500 Ом |
| Разность электродных потенциалов (поляризация) | не более 100 мВ |
| Дрейф разности электродных потенциалов (в диапазоне от 0,05 Гц до 1 Гц, на уровне -3дБ) | не более 150 мкВ |
| Напряжение шума (в диапазоне от 2 Гц до 10⁴ Гц, на уровне -3дБ) | не более 15 мкВ |
| Электрическая прочность изоляции | 500 В |
| Сопротивление изоляции | не менее 10⁹ Ом |
| Площадь контактных (стимулирующих) поверхностей электрода | не менее 5 мм² |
| Срок годности электрода | 3 года |
| Срок службы кабеля отведений | 1 год |
| Устойчивость к воздействию климатических факторов при эксплуатации | УХЛ 4.2 по ГОСТ 15150-69 |
| Устойчивость к воздействию механических факторов | группа 2 по ГОСТ Р 20790 |
| Условия хранения и транспортирования | +10..+30 °С, не более 60% RH при 25 °С |

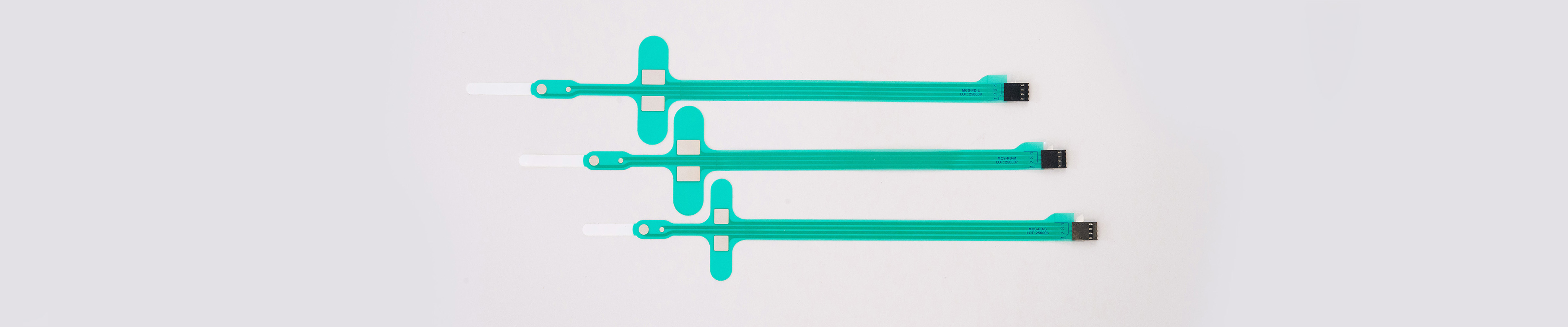

ВАРИАНТЫ ИСПОЛНЕНИЯ
| Вариант исполнения | Совместимый номинальный размер (код размера) перчатки по ГОСТ Р 52239-2024 |
| Электрод пудентальный одноразовый MCS-PD-S | Малые и сверхмалые S (6,5), XS (6) |
| Электрод пудентальный одноразовый MCS-PD-M | Средние M (7; 7,5) |
| Электрод пудентальный одноразовый MCS-PD-L | Большие и сверхбольшие L (8; 8,5), XL (9,0) |
ПОРЯДОК ПРИМЕНЕНИЯ
Шаг 1. Извлечь электрод из упаковки. Проверить, что выбранный электрод соответствует номинальному размеру используемой перчатки.
Необходимо использовать перчатки повышенной прочности.
Электрод устанавливается только на перчатку, которая уже надета на руку.
Шаг 2. Снять защиту с клеевого слоя электрода.
Шаг 3. Сориентировать электрод вдоль указательного пальца.
1 - Шлейф кабеля должен проходить через середину ладони.
2 - Контактные (стимулирующие) поверхности электрода должны быть размещены на дистальной (ногтевой) фаланге пальца,
3 - токосъёмные (регистрирующие) – на проксимальной (основной) фаланге (ближе к ладони). Контактные площадки не должны попадать на сгиб сустава пальца.
Шаг 4. Зафиксировать стимулирующие контакты.
Шаг 5. Зафиксировать регистрирующие контакты.
Шаг 6. Проверить, что электрод надежно закреплен на перчатке.
Шаг 7. Вывод шлейфа свободно зафиксировать на запястье браслетом или пластырем.
Шаг 8. Подключить многоразовый кабель отведений к разъёму электрода.
Шаг 9. Подключить кабель отведений к соответствующим разъёмам устройства стимуляции и регистрации ЭМГ.
КАБЕЛИ ОТВЕДЕНИЙ
| Модель | Длина | Тип разъёма: ЭМГ | Тип разъёма: Стимуляция |
| Кабель отведения MCS-DEC4-200TT | 200 см | 2 x TouchProof 1,5 мм (DIN 42 802-ST) | 2 x TouchProof 1,5 мм (DIN 42 802-ST) |
| Кабель отведения MCS-DEC4-200DD | 200 см | 5 pin DIN 45322 (240°, 60°) | 5 pin DIN 45322 (240°, 60°) |
| Кабель отведения MCS-DEC4-200DT | 200 см | 5 pin DIN 45322 (240°, 60°) | 2 x TouchProof 1,5 мм (DIN 42 802-ST) |

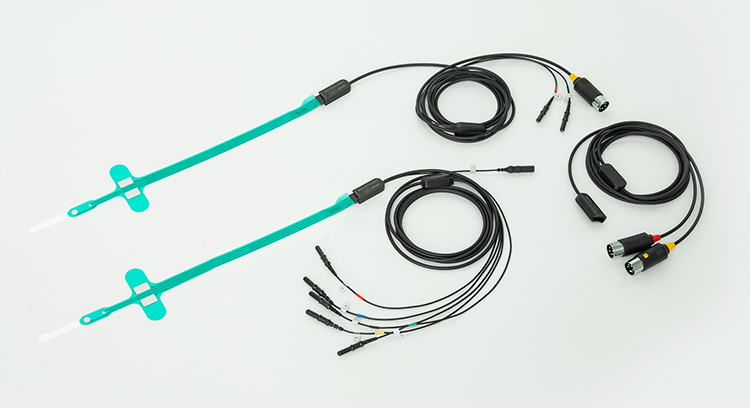

MCS-DEC4-200TT
MCS-DEC4-200DD
MCS-DEC4-200DT
