ОПИСАНИЕ

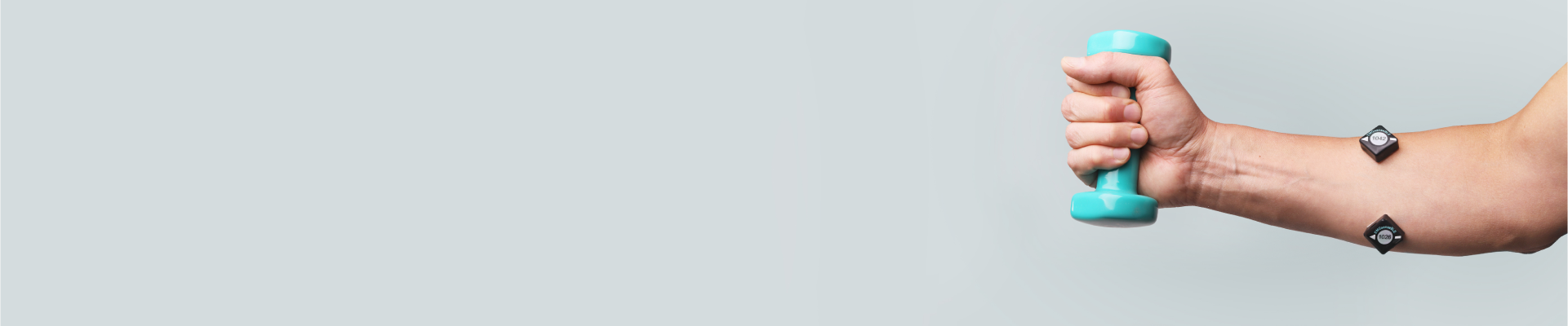

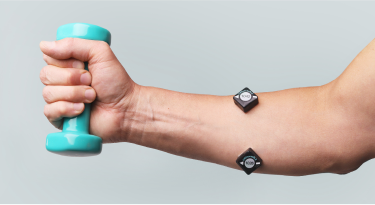

EMGsensBLE — одноканальный сверхлёгкий беспроводной датчик для поверхностной электромиографии и регистрации движений. Устройство фиксируется непосредственно на коже и передаёт данные на ПК или мобильное приложение по интерфейсу BLE 5.0.
Датчик обеспечивает получение ЭМГ с частотой дискретизации до 5 кГц, регистрацию огибающей ЭМГ, а также данные от встроенных сенсоров (3D-акселерометр и гироскоп).

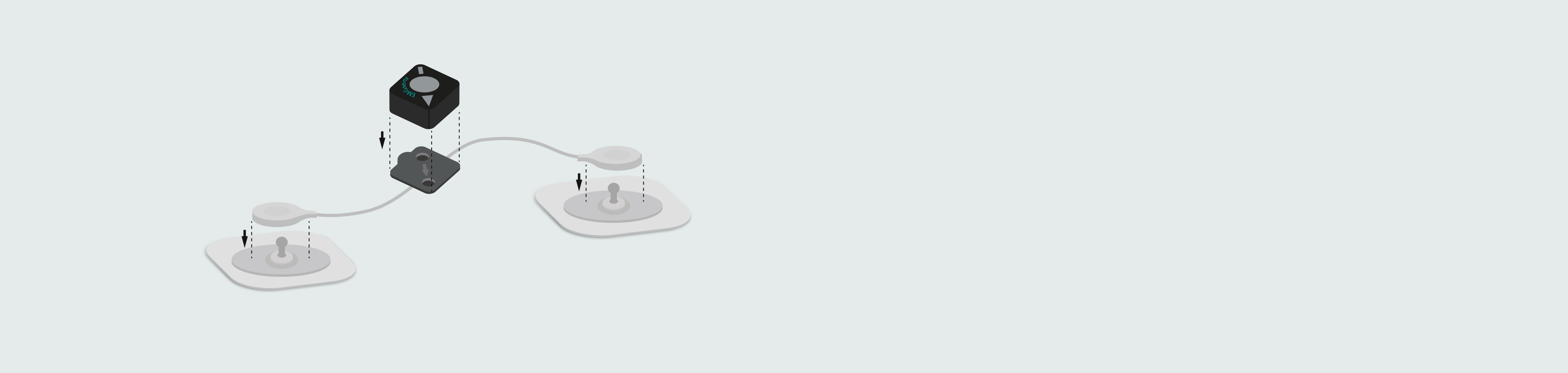

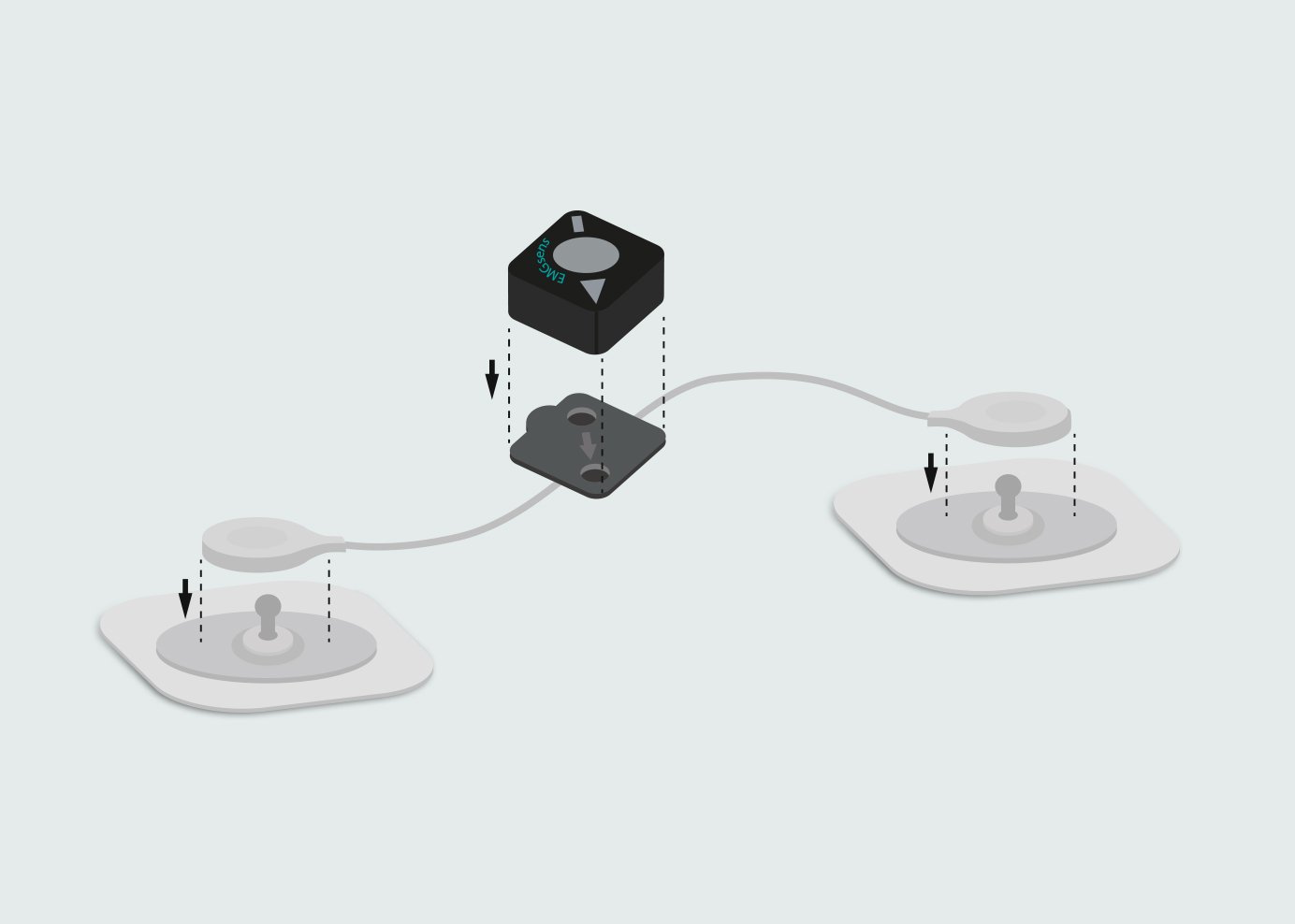

Поддерживается работа как с интегрированными электродами, так и с внешними одноразовыми электродами через адаптер. Для проведения экспериментов с обратной связью может использоваться вибро-тактильный стимулятор.
EMGsensBLE применяется в обучении, исследованиях и разработках в области ЭМГ, нейрокомпьютерных интерфейсов, реабилитации, биологической обратной связи, нейромаркетинга и нейрогейминга. Лёгкий корпус (6 г) и встроенный аккумулятор обеспечивают более 15 часов автономной работы.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Работа датчика EMGsensBLE осуществляется на базе программного обеспечения LabStudio.
ПО поддерживает синхронное подключение нескольких датчиков, визуализацию сигналов в реальном времени, управление экспериментами и встроенную базу данных для хранения записей.
Данные сохраняются в открытых форматах EDF, BDF, CSV, XLSX, а также могут передаваться через Lab Streaming Layer (LSL) для последующего анализа во внешних программных средах (MATLAB, EEGLAB, EDFBrowser и др.).
Для интеграции в пользовательские проекты предоставляется SDK (по запросу).
СПЕЦИФИКАЦИЯ
| Канал ЭМГ | |
| Каналов ЭМГ | 1 монополярный |
| Входной динамический диапазон | ± 3,9 мВ |
| Разрядность аналого-цифрового преобразования | 16 бит |
| Частота дискретизации | 1000 Гц, 2000 Гц, 5000 Гц |
| Полоса пропускания по уровню -3дБ | от 22 до 470 Гц |
| Входное сопротивление (на полосе пропуcкания) | более 2 МОм |
| Шум | 15 мкВ (пик-пик макс.) |
| Метод расчёта огибающей |
|
| Частота дискретизации огибающей | 100 Гц |
| Разрешение огибающей | 16 бит |
| Встроенный акселерометр и гироскоп | |
| Каналы акселерометра | 3 взаимноперпендикулярных X, Y, Z |
| Диапазон акселерометра | ±2, ±4, ±8, ±16 G |
| Каналы гироскопа | 3 взаимноперпендикулярных y, P, R |
| Диапазон гироскопа | ±125, ±250, ±500, ±1000, ±2000 dps (градусов в секунду) |
| Частота дискретизации | 100 Гц |
| События встроенного акселерометра |
|
| Вибро-тактильный стимулятор | |
| Длительность такта стимуляции | от 0 до 2 секунд |
| Питание стимулятора | 3 В, до 100 мА |
| Датчик EMGsensBLE | |
| События кнопки | нажатие |
| Световой индикатор | палитра RGB, управление через приложение |
| Питание | Встроенный Li-ion аккумулятор (перезаряжаемый) |
| Номинальное напряжение батареи | 3,7 В |
| Номинальная ёмкость батареи | 0,12 А·ч |
| Число батарей в упаковке одной единицы товара | 1 шт. |
| Зарядка встроенной батареи | через адаптер USB +5 В, 500 мА |
| Время полного заряда батареи | не более 2,5 часов |
| Тип разъёма для подключения зарядного устройства | microUSB |
| Время непрерывной работы после полного заряда батареи | более 15 часов |
| Контроль заряда батареи | подсчет заряда/разряда |
| Обновление прошивки | по Bluetooth с помощью мобильного приложения |
| Интерфейс беспроводной передачи данных | BLE 5.0 |
| Габаритные размеры корпуса |
24 x 24 x 16 мм |
| Масса изделия (масса нетто) | 6 г |
