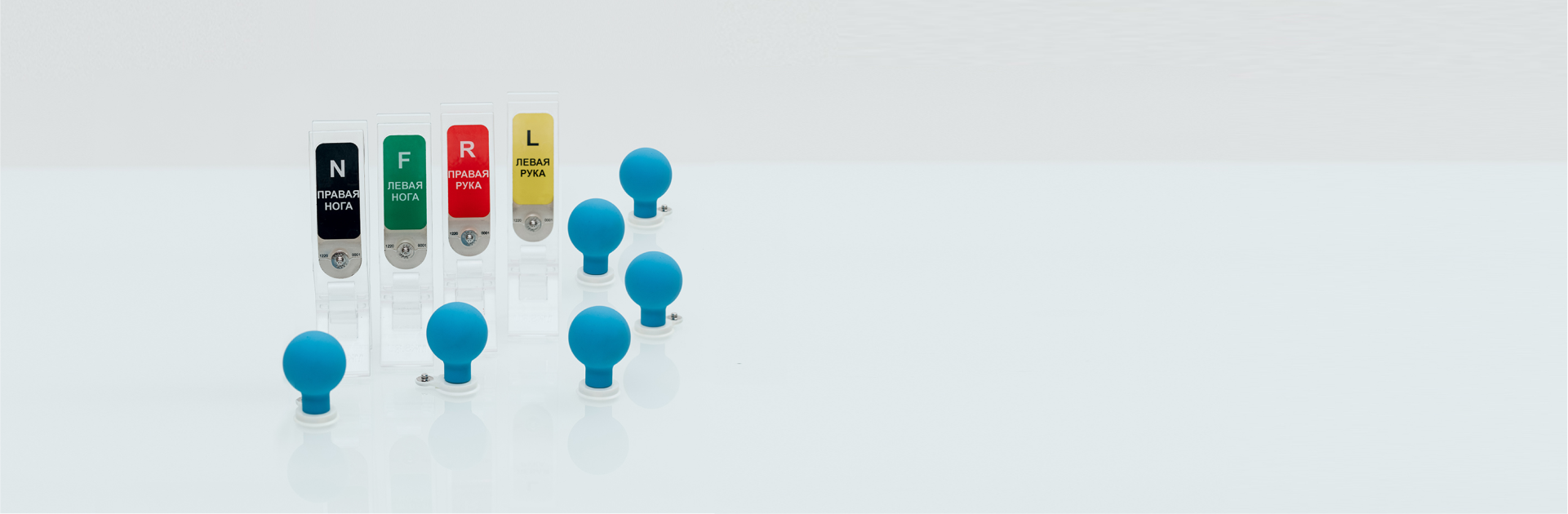

ОПИСАНИЕ
Электроды предназначены для применения с современными креплениями типа «граббер» на кабелях пациента практически всех типов электрокардиографов.
Использование «кнопки» для зажима типа «граббер» повышает износостойкость самих кабелей за счет исключения механических повреждений в результате скручивания, перегибов и циклических нагрузок на излом, которыми традиционно страдают крепления со штекерами типа «банан», которые винтами крепятся к электроду.
Преимущества
- Надежные и безопасные клипсы из прозрачного поликарбоната. Выдерживают любой удар и давление.
- Неглубокие полиуретановые присоски грудных электродов с вынесенным на край контактом.
- Толстый* сенсорный слой хлорида серебра поверх серебряного слоя без применения других металлов для стабильной регистрации и низких шумов.
*100 мкм вместо 5 мкм у электродов с гальваническим слоем поверх металла.
- Отсутствие термического дискомфорта – ощущение теплых электродов при наложении. Особенно важно для детей, т.к. обычные металлические электроды вызывают возбуждение ребенка и не позволяют хорошо снять ЭКГ.
- Деликатное, но плотное прилегание клипс не доставляет дискомфорта при длительной процедуре.

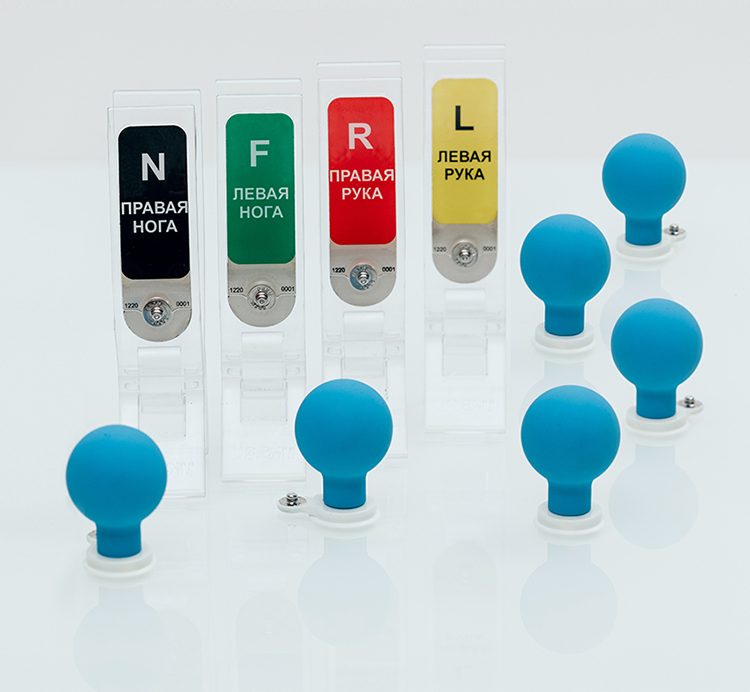

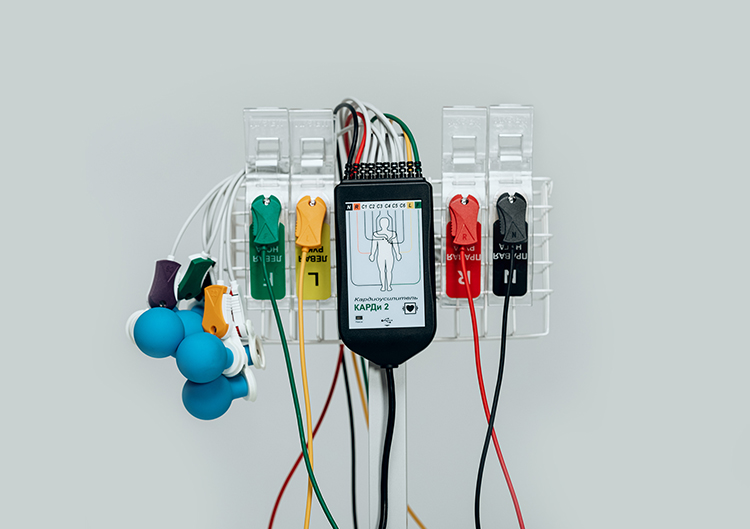

- Цветовая маркировка с текстовыми пояснениями для правильного положения клипс.
- Контакт типа «кнопка 2 мм» для подключения безопасных разъемов «Кнопка» или «Зажим (Граббер)» параллельно телу обеспечивает минимальный рычаг для предотвращения отрыва электрода под действием собственного веса или при воздействии со стороны кабеля пациента.
-
Кабели отведений с разъемами типа «банан 4 мм» подключаются к электродам через переходник Адаптер Snap-Banana.
Прямое соединение электродов с типом крепления «банан 4 мм» тяжелое и нагружает электрод, но использование переходника будет демпфировать нагрузку. - Взрослый и детский размеры.
| Грудные многоразовые хлорсеребряные ЭКГ электроды | ||
| Взрослые | Детские | |
| Диаметр токосъёмной поверхности электрода | не более 24 мм | не более 14 мм |
| Материал токосъёмной поверхности | покрытие из хлорида серебра (Ag/AgCl) | покрытие из хлорида серебра (Ag/AgCl) |
| Тип разъёма | «кнопка» | «кнопка» |
| Электрическая прочность изоляции | не менее 30 В | не менее 30 В |
| Сопротивление изоляции | не менее 109 Ом | не менее 109 Ом |
| Разность электродных потенциалов (поляризация) | не более 100 мВ | не более 100 мВ |
| Дрейф разности электродных потенциалов | не более 250 мкВ | не более 250 мкВ |
| Шум | не более 30 мкВ | не более 30 мкВ |
| Полное сопротивление электрода на частотах 0,05 и 75 Гц | не более 5 кОм | не более 5 кОм |
| Время готовности электродов | не более 10 мин | не более 10 мин |
| Допустимое время непрерывного контактирования | не менее 30 мин | не менее 30 мин |
| Вакуумметрическое давление воздуха, создаваемое во внутренней полости воронок присасывающихся электродов | от 25 до 50 кПа | от 15 до 30 кПа |
| Снижение вакуумметрического давления за 10 минут | не более 15% | не более 15% |
| Усилие, необходимое для сжатия груши присасывающихся электродов | не более 25 Н | не более 25 Н |
| Срок службы | не менее 1,5 лет | не менее 1,5 лет |
| Время восстановления исправности изделия в условиях эксплуатационного транспортирования | не более 1 мин | не более 1 мин |
| Кратность использования | многоразовый | многоразовый |
| Масса изделия (масса нетто) | не более 100 г | не более 50 г |

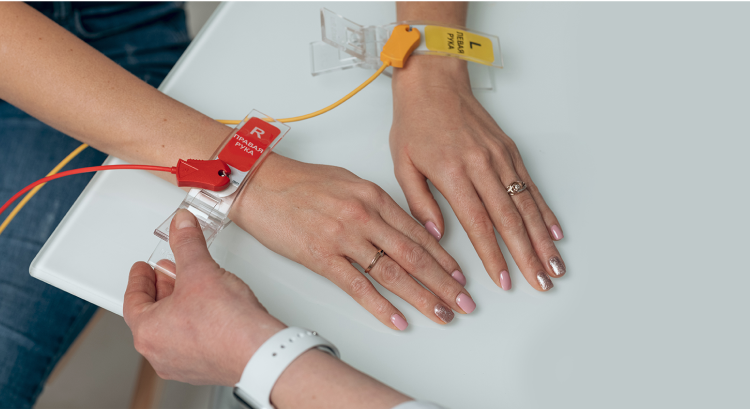

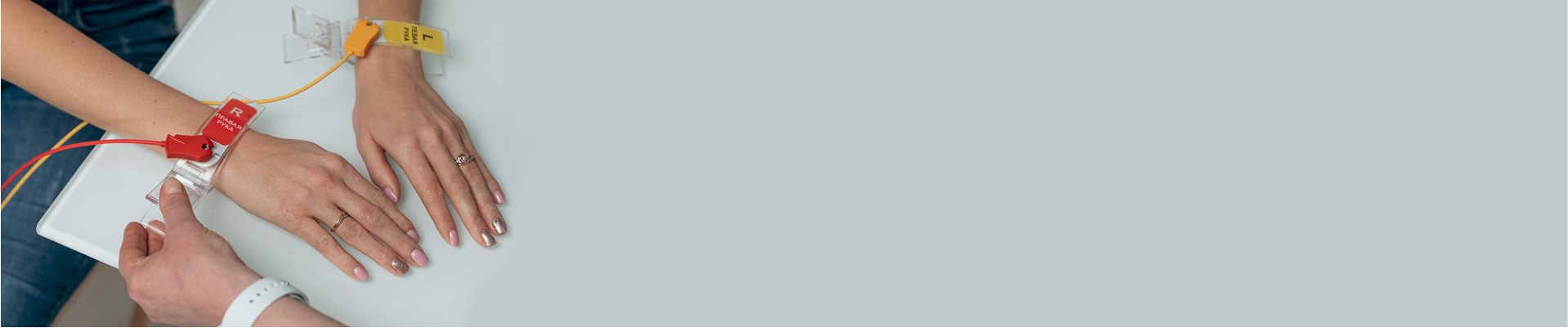

| Комплект многоразовых хлорсеребряных ЭКГ электродов-клипс на конечности | ||
| Взрослые | Детские | |
| Размер токосъёмной поверхности электрода | не более 30x60 мм | не более 14x30 мм |
| Цветовая кодировка электродов (для идентификации кабелей подключения пациента) | красный, жёлтый, зелёный, чёрный | красный, жёлтый, зелёный, чёрный |
| Материал токосъёмной поверхности | покрытие из хлорида серебра (Ag/AgCl) | покрытие из хлорида серебра (Ag/AgCl) |
| Тип разъёма | «кнопка» | «кнопка» |
| Электрическая прочность изоляции | не менее 30 В | не менее 30 В |
| Сопротивление изоляции | не менее 109 Ом | не менее 109 Ом |
| Разность электродных потенциалов (поляризация) | не более 100 мВ | не более 100 мВ |
| Дрейф разности электродных потенциалов | не более 250 мкВ | не более 250 мкВ |
| Напряжение шума | не более 30 мкВ | не более 30 мкВ |
| Полное сопротивление электрода на частотах 0,05 и 75 Гц | не более 5 кОм | не более 5 кОм |
| Время готовности электродов | не более 10 мин | не более 10 мин |
| Допустимое время непрерывного контактирования | не менее 30 мин | не менее 30 мин |
| Средний срок службы | не менее 1,5 лет | не менее 1,5 лет |
| Время восстановления исправности изделия в условиях эксплуатационного транспортирования | не более 1 мин | не более 1 мин |
| Кратность использования | многоразовый | многоразовый |
| Масса изделия (масса нетто) | не более 100 г | не более 50 г |
