NVX 24/36/52
Medical Computer Systems

ОПИСАНИЕ

ЭЭГ усилители NVX 24/36/52 предназначены для научных исследований и разработок в области ЭЭГ, нейрокомпьютерных интерфейсов, биологической обратной связи, нейромаркетинга, нейрогейминга, брейн-фитнеса. Усилители NVX обеспечивают регистрацию до 48 монополярных каналов ЭЭГ и до 4-х биполярных каналов датчиков в полосе частот от НУЛЯ до 16 кГц. Количество каналов и другие технические характеристики зависит от модели и приведены в таблице.

Для планирования эксперимента и регистрации биоэлектрических сигналов при помощи усилителей NVX разработана программа NeoRec. NeoRec записывает сигналы в файлы наиболее распространенных форматов (EDF+, BDF+, GDF, Brain Vision) или потоки данных (LSL — Lab Streaming Layer) для дальнейшего анализа и обработки сторонними программами, такими как EEGLAB, ERPLAB, OpenViBE, BioSig.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

ЭЭГ усилитель NVX поддерживает исследовательское программное обеспечение NeoRec и клиническое программное обеспечение NEUROVisor.

Программное обеспечение NeoRec

NeoRec — это программное обеспечение для ПК, предназначенное для планирования экспериментов и записи ЭЭГ и других биомедицинских сигналов во время научных или медицинских исследований, включая предварительную обработку вызванных потенциалов.

Файлы записей можно сохранять в различных форматах (EDF+ 16 бит, BDF+ 24 бит, GDF 32 бит) или передавать онлайн через поток LSL (Lab Streaming Layer) для анализа с помощью стороннего программного обеспечения, такого как MATLAB / EEGLAB, OpenViBE и т. д.

SDK для разработки программного обеспечения для ПК и мобильных приложений предоставляется производителем по запросу.

Программное обеспечение NEUROVisor*

NEUROVisor — это клиническое программное обеспечение для ЭЭГ, доступное как на ПК, так и в виде мобильного приложения.

Программное обеспечение NEUROVisor — это удобное решение одной кнопки, которое обеспечивает стандартные сценарии монтажа и исследования в соответствии с рекомендациями IFCN, автоматическую или полуавтоматическую процедуру исследования с голосовыми подсказками, автоматическое отбраковку артефактов с использованием метода ICA, автоматическое создание отчетов с возможностью ручного редактирования.

Количественная ЭЭГ представлена амплитудно-частотным анализом основных ритмов ЭЭГ, спектральным анализом (диаграммы и карты), анализом независимых компонентов.

* Опция

СПЕЦИФИКАЦИЯ

  NVX24 NVX36 NVX52
Каналов ЭЭГ 24 32 48
Каналов датчиков 4 гальванически изолированных от ЭЭГ
Каналов синхронизации (входных / выходных) 1 / 1 9 / 1
Дисплей отсутствует графический OLED: диагональ 3,12 дюймов, разрешение 256×64 пикселей
Тип разъёма для подключения ЭЭГ шлема с предустановленными электродами и с общим разъёмом DB‑25F DB‑25F, KEL40M (KEL 8825E‑040) KEL50M (KEL 8825E‑050)
Тип разъёмов для подключения ЭЭГ электродов TouchProof 1,5 ммDIN 42 802‑BU
Тип разъёма для подключения датчиков отсутствует 5‑pin Binder
Тип разъёма синхронизации 3,5 мм стерео 3,5 мм стерео, DB‑9M
Шум каналов ЭЭГ не более 0,9 мкВ пик-пик в полосе частот 0,1-30 Гц
Диапазон измерения межэлектродного импеданса для ЭЭГ 1‑120 кОм ±10% на частоте 30 Гц
Шум каналов датчиков не более 15 мкВ пик-пик в полосе частот 0,5-30 Гц
Управление и питание от ПК по интерфейсу USB тип B
Гальваническая изоляция усиленная, согласно ГОСТ Р МЭК 60601‑1‑2022
Частота дискретизации 250, 500, 1000, 2000, 5000 Гц для всех каналов; 10000 Гц до 24 моно- или биполярных каналов; 50000 Гц до 4 моно- или биполярных каналов
Нижняя граница полосы пропускания по уровню -3дБ 0 Гц (Постоянный ток, фильтрация с помощью ПО)
Верхняя граница полосы пропускания по уровню -3дБ (в зависимости от частоты дискретизации) 75 Гц (-3dB @ 250 Гц); 175 Гц (-3dB @ 500 Гц); 300 Гц (-3dB @ 1000 Гц); 500 Гц (-3dB @ 2000 Гц); 1650 Гц (-3dB @ 5000 Гц); 4900 Гц (-3dB @ 10000 Гц); 16000 Гц (-3dB @ 50000 Гц)
Состояние канала синхронизации синхронно с выдаваемыми отсчетами каналов; точность: ±0,5/отсчет
Индикация режима работы световой индикатор
Индикация параметров работы - на дисплее усилителя
Габаритные размеры изделия (ДхШхВ) 200 x 155 x 40 ±5 мм
Масса изделия (масса нетто) 545 ±50 г 615 ±50 г 635 ±50 г

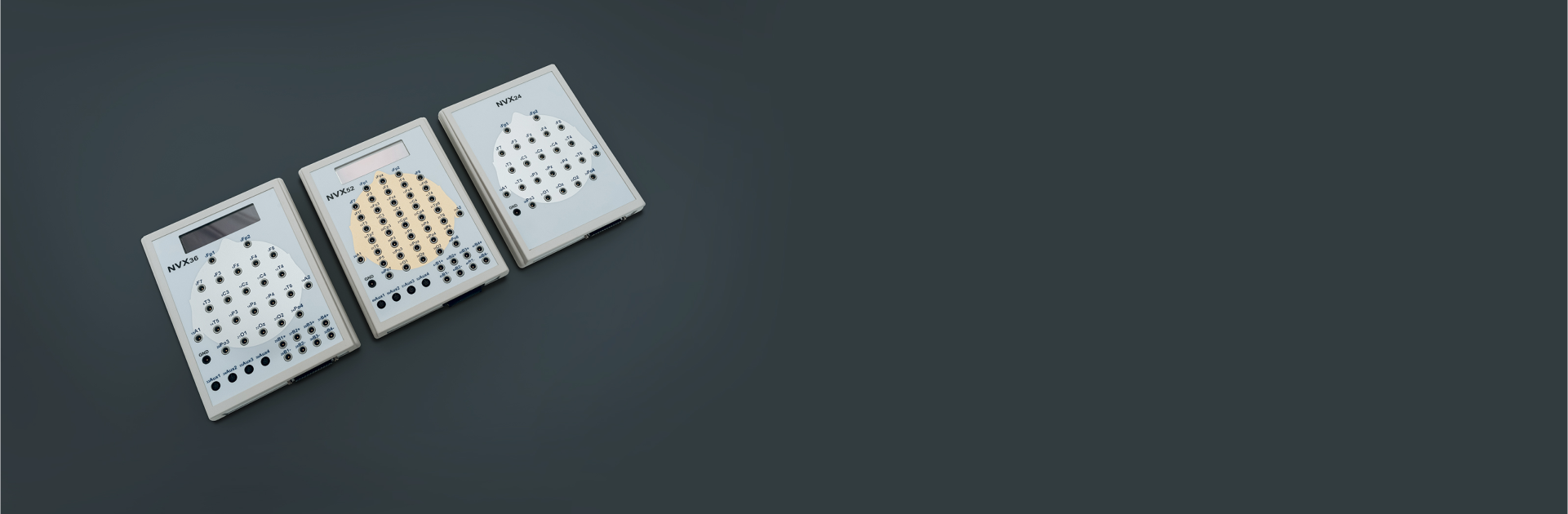

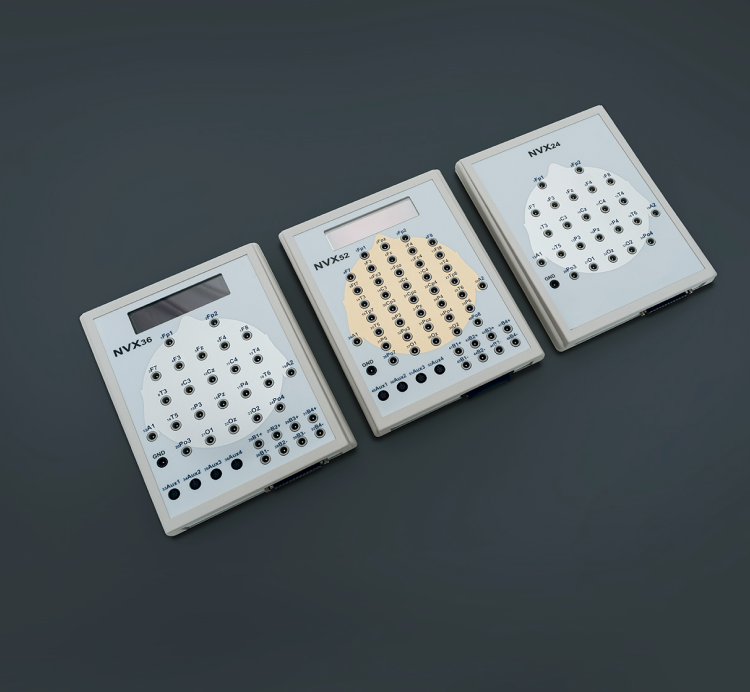

NVX 24

24 канала ЭЭГ, клиническая ЭЭГ

DB25 разъём для ЭЭГ шлема

NVX 36

32 канала ЭЭГ, 4 каналов AUX для датчиков, OLED дисплей, клиническая ЭЭГ, EP & ERP

DB25 разъём, KEL40 разъём, для ЭЭГ шлема

NVX 52

48 каналов ЭЭГ, 4 каналов AUX для датчиков, OLED дисплей, клиническая ЭЭГ, EP & ERP

KEL50 разъём для ЭЭГ шлема

АКСЕССУАРЫ

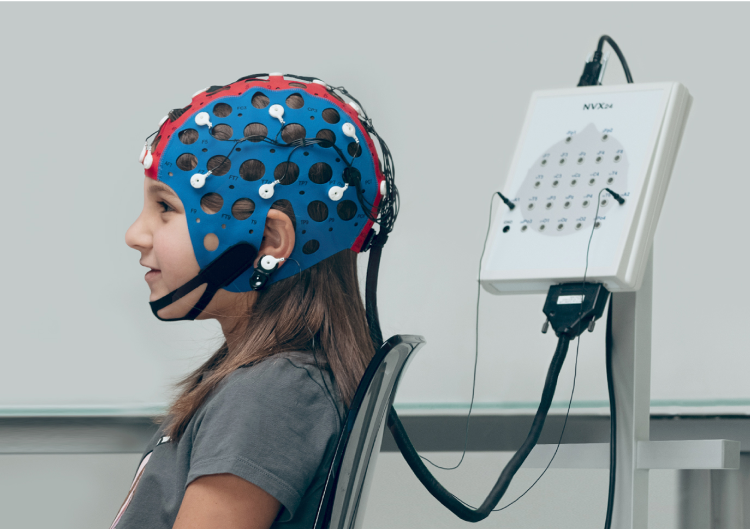

Широкий ассортимент аксессуаров для ЭЭГ MCScap предназначен для усилителей NeoRec. Различные модели электродных колпачков с предустановленными спеченными электродами Ag/AgCl удовлетворяют всем потребностям: от стандартного гелевого раствора до сухого

Текстильные шапочки 12 размеров на голову от 24 см до 66 см в окружности. Эластичный материал обеспечивает максимально комфортное прилегание электродов и правильное положение без дополнительной регулировки.

Материал не позволяет гелю или пасте быстро высыхать под электродами. Размечены отверстия для электродов. Большие отверстия для возможности раздвинуть волосы и подготовить кожу к осмотру.

Многоразовые пассивные электроды MCScap основаны на высококачественных спеченных датчиках Ag/AgCl, которые гарантируют высокое качество сигнала, долговременный стабильный электрический контакт, малошумящий электрод сравнения, минимальную поляризацию электрода, отличную низкочастотную характеристику.

На основе усилителей серии NVX разработана клиническая система ЭЭГ - Нейровизор БММ, которая является медицинским изделием и предназначена для применения в кабинетах функциональной диагностики, приемных и лечебных отделениях многопрофильных и неврологических стационаров, оздоровительных пунктов, поликлиник, клиник, научно-исследовательских институтах.
